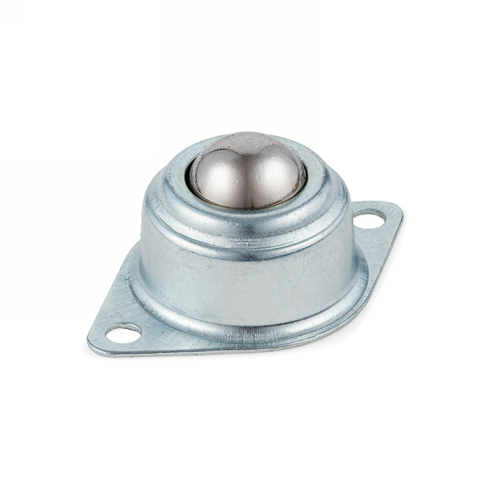

Шариковая опора ISKRA CY25ACS/CS

Шариковая опора ISKRA серии CY25ACS/CS - это стационарный узел качения для организации перемещения грузов в горизонтальной плоскости в составе конвейерных систем и производственных линий.

Конструкция основана на принципе обкатки грузового шара диаметром 25.4 мм по слою мелких вспомогательных шариков, что минимизирует сопротивление при смене вектора движения. Это критично для прецизионной подачи заготовок или ручной сортировки. Большая площадь контакта шара Dw позволяет воспринимать значительные нагрузки при сохранении плавности хода и малом усилии страгивания.

Узел имеет малую монтажную высоту 11 мм, что позволяет встраивать его в низкопрофильные станины и направляющие. Из-за отсутствия встроенных уплотнений эксплуатация рекомендуется в сухих помещениях без интенсивного выделения абразивной пыли и стружки, способных привести к износу внутреннего механизма качения и заклиниванию шаров.

• Диаметр шаров Dw: 25.4 мм
• Высота H: 11 мм
• Ширина A: 72.5 мм
• Ширина P: 56 мм
• Наружный диаметр: 41 мм
• Вес: 0.16 кг

Монтаж выполняется на жесткую поверхность через отверстия с межцентровым расстоянием 56 мм. Габаритная ширина основания 72.5 мм обеспечивает стабильное положение под вертикальной нагрузкой. При сборке многоопорных полей важно соблюдать плоскостность установки для равномерного распределения веса перемещаемого объекта между всеми точками опоры и предотвращения перекосов.
