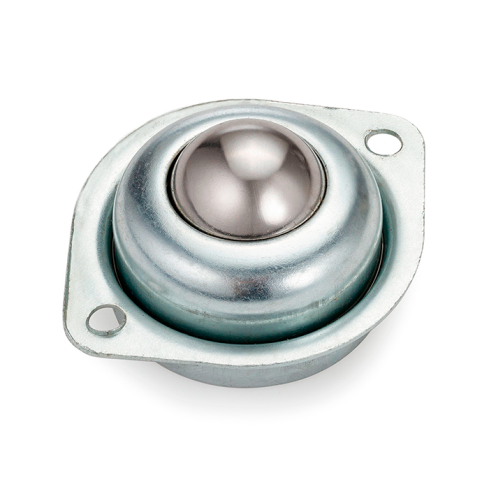

Шариковая опора ISKRA CY25ECS/CS

Шариковая опора CY25ECS/CS ISKRA - это опорно-транспортировочный элемент типа H для всенаправленного перемещения грузов в конвейерных и сборочных системах.

Модуль предназначен для позиционирования штучных объектов на рабочих столах и участках упаковки. Опорный шарик диаметром 25.4 мм изготовлен из полиацеталя ПОМ (Derlin), что обеспечивает бережное перемещение грузов с деликатными поверхностями без риска появления царапин или структурных повреждений транспортируемого материала.

Несущая способность узла строго зависит от его пространственной ориентации. При монтаже шариком вверх допустимая грузоподъёмность достигает 56 кг, тогда как при инвертированной установке (шариком вниз) предельная нагрузка снижается до 25 кг. Полимерный материал главного шарика обладает низким коэффициентом трения, однако требует защиты узла от крупных абразивных частиц, способных нарушить свободное вращение. Вес самого изделия составляет 0,17 кг, что позволяет минимизировать общую массу конвейерной плиты.

Конструкция имеет наружный диаметр 45,8 мм и общую высоту B, равную 69 мм. Монтажный размер 35 мм и диаметр посадочной части d1 в 42 мм предполагают установку элемента в подготовленные посадочные гнёзда матричных столов. При проектировании линий шаг установки опор рассчитывается таким образом, чтобы опорная плоскость перемещаемого груза всегда контактировала минимум с тремя шариками для равномерного распределения нагрузки.

• Диаметр шариков Dw: 25.4 мм
• Материал шарика: Полиацеталь ПОМ (Derlin)
• Грузоподъёмность (шарик сверху): 56 кг
• Грузоподъёмность (шарик снизу): 25 кг
• Наружный диаметр: 45,8 мм
• Диаметр d1: 42 мм
• Высота B: 69 мм
• Вес: 0,17 кг
