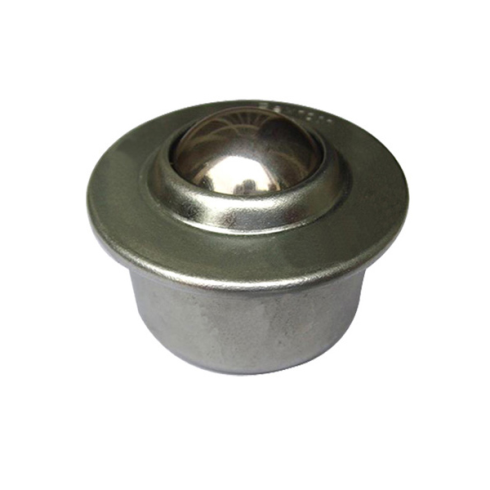

Шариковая опора ISKRA CY8HCS/CS

Шариковая опора ISKRA серии CY8HCS/CS - это прецизионный узел качения для организации многонаправленного перемещения штучных грузов в составе конвейерных систем и упаковочных линий.

Изделие предназначено для встраивания в роликовые столы, платформы подачи и накопительные платформы, где требуется свободное изменение вектора движения груза без значительных физических усилий. Конструкция с основным шариком Dw 9.525 мм и системой малых вспомогательных тел качения обеспечивает плавность хода и равномерное распределение механической нагрузки на корпус опоры при перемещении объектов с плоским основанием.

Рабочие элементы из углеродистой стали обладают высокой твердостью и износостойкостью, что критично для интенсивного режима эксплуатации при сухом трении. Работа в условиях сильного запыления или высокой влажности требует периодической очистки и контроля состояния смазочного слоя для предотвращения коррозии и сохранения ресурса механизма, так как материал чувствителен к окислению при отсутствии защиты.

• Диаметр шариков Dw: 9.525 мм
• Наружный диаметр корпуса: 23 мм
• Диаметр фланца F: 45 мм
• Высота H: 2 мм
• Высота t: 5 мм
• Материал шарика: Углеродистая сталь
• Вес: 0,06 кг

Установка выполняется в подготовленное посадочное гнездо диаметром 23 мм; внешний фланец Ø45 мм фиксирует положение узла относительно плоскости стола. При проектировании систем важно соблюдать точность расположения и плоскостность всех опор для обеспечения стабильного пятна контакта и исключения ударных воздействий при переходе груза между элементами технологической линии.
