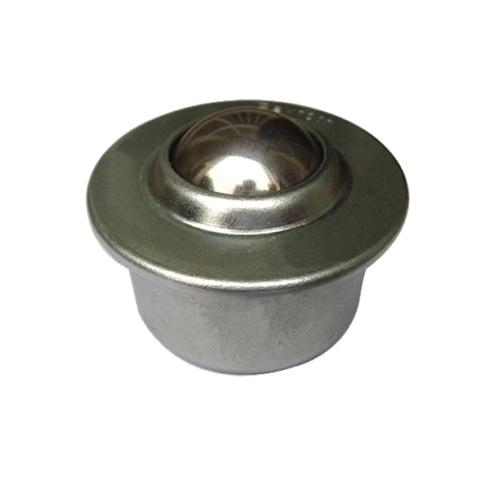

Шариковая опора ISKRA CY30HCS/CS

Шариковая опора ISKRA серии CY30HCS/CS - это встраиваемый узел качения для организации многонаправленного перемещения изделий с плоской поверхностью в составе конвейерных систем, станочных столов и упаковочного оборудования. Компактное исполнение с общей высотой корпуса всего 4 мм позволяет интегрировать опору в тонкостенные монтажные плиты и столешницы, обеспечивая минимальное возвышение рабочей зоны над основанием.

Основной рабочий элемент диаметром 8 мм выполнен из углеродистой стали, что гарантирует высокую твердость и устойчивость к механическим контактным нагрузкам в типовых условиях эксплуатации. Применение данного материала предполагает использование в сухих производственных помещениях, так как углеродистая сталь чувствительна к воздействию коррозионно-активных сред и избыточной влажности. Эффективность вращения напрямую зависит от чистоты узла: наличие абразивных частиц в зоне контакта шариков может привести к ускоренному износу и повышению коэффициента трения.

• Диаметр шарика Dw: Ø8 мм
• Наружный диаметр корпуса: 15,8 мм
• Диаметр посадочный d1: 13 мм
• Высота H: 4 мм
• Материал шарика: углеродистая сталь
• Производитель: ISKRA

Монтаж изделия осуществляется в предварительно подготовленные посадочные места в соответствии со стандартной сеткой серии. Геометрия корпуса с наружным диаметром 15,8 мм и посадочным размером 13 мм требует соблюдения точности допусков при механической обработке основания для обеспечения стабильной фиксации. При проектировании систем перемещения необходимо учитывать общую грузоподъемность группы опор и обеспечивать их строгое позиционирование в одной плоскости, что исключает перегрузку отдельных элементов и предотвращает неравномерный износ тел качения.
