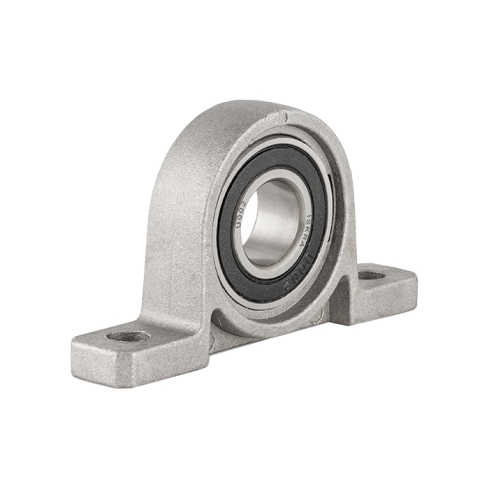

Подшипниковый узел ISKRA UP001ER

Подшипниковый узел серии UP001ER-ISKRA бренда ISKRA - это стационарный опорный модуль с алюминиевым корпусом и радиальным подшипником для фиксации валов Ø12 мм в узлах легкого машиностроения и приборостроения.

Конструкция предназначена для восприятия радиальных нагрузок в системах, где требуется минимизация общего веса при сохранении высокой коррозионной стойкости. Использование литого алюминиевого корпуса LP001 обеспечивает защиту от воздействия влажной среды и эффективный отвод тепла от зоны трения. Основной рабочий элемент - подшипник U001 - рассчитан на динамическую нагрузку до 4845 Н и статическую нагрузку до 2280 Н, что ограничивает область применения узла малонагруженными передаточными механизмами, легкими конвейерами и лабораторным оборудованием.

• Внутренний диаметр d: 12 мм
• Материал корпуса: Алюминий
• Динамическая нагрузка: 4845 Н
• Статическая нагрузка: 2280 Н
• Межосевое расстояние e: 56 мм
• Подшипник: U001
• Тип фиксации на валу: Стопорными винтами
• Крепежный винт: M6

Монтаж на опорную поверхность производится через два отверстия Ø7 мм с межосевым расстоянием 56 мм. Посадка на вал реализуется за счет стопорных винтов, обеспечивающих надежную фиксацию внутренней обоймы без применения дополнительных втулок. При сборке необходимо обеспечивать строгую соосность вала и опор, так как алюминиевый корпус LP001 чувствителен к перекосам и избыточным осевым усилиям, которые могут привести к преждевременному износу подшипникового узла.
