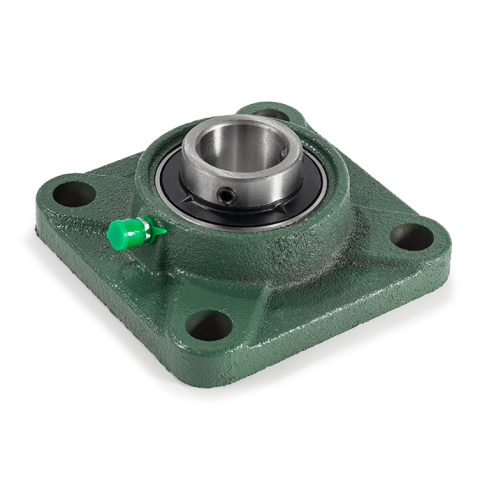

Подшипниковый узел ISKRA UCF207

Подшипниковый узел UCF207 ISKRA - это фланцевый корпусной элемент в сборе для опирания вращающихся валов Ø35 мм в узлах промышленного оборудования и технологических линий.

Узел предназначен для установки в конструкциях, где ось вала перпендикулярна монтажной плоскости. Квадратный чунунный корпус F207 с четырьмя отверстиями под болты M12 обеспечивает стабильную фиксацию при воздействии радиальных и вибрационных нагрузок, что делает его применимым в приводах конвейеров, насосных установках и сельскохозяйственных агрегатах. Конструкция фланца шириной 117 мм позволяет распределять нагрузку на опорную раму, предотвращая деформацию сопрягаемых деталей.

В основе изделия лежит самоустанавливающийся шарикоподшипник UC207 с динамической грузоподъёмностью 24415 Н и статическим пределом 14630 Н. Сферическая наружная обойма подшипника компенсирует начальные перекосы вала, а встроенные контактные уплотнения предотвращают загрязнение дорожек качения и утечку смазки. Корпус оснащён пресс-масленкой для регулярного обслуживания, что критично для сохранения ресурса при работе в условиях повышенной запылённости или влажности.

• Внутренний диаметр: Ø35 мм
• Тип корпуса: F207 (квадратный фланец)
• Динамическая нагрузка: 24415 Н
• Статическая нагрузка: 14630 Н
• Межосевое расстояние e: 92 мм
• Диаметр монтажного отверстия N: 17,5 мм
• Крепежный винт: M12
• Вес: 1.2 кг

Монтаж выполняется на плоское основание с соблюдением межосевого расстояния 92 мм; фиксация вала производится через два установочных винта на внутреннем кольце подшипника. Такая схема упрощает пусконаладку и замену узла без полного разбора приводной системы. При эксплуатации важно контролировать наличие пластичной смазки в соответствии с регламентом обслуживания для обеспечения бесперебойной работы качения под нагрузкой.
