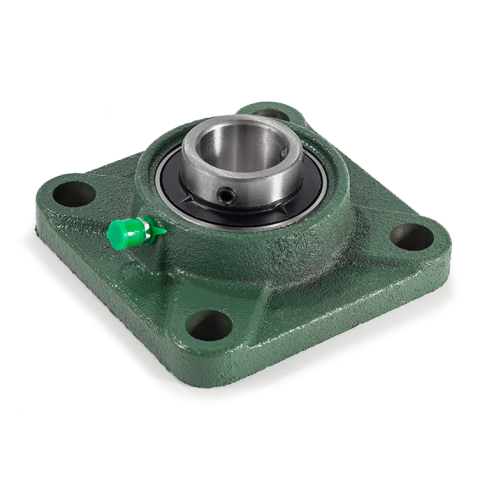

Подшипниковый узел ISKRA UCF205

Подшипниковый узел UCF205-ISKRA бренда ISKRA - это фланцевый корпусной элемент квадратного типа для поддержки и фиксации валов Ø25 мм в узлах промышленного оборудования и конвейерных систем.

Конструкция состоит из литого чугунного корпуса серии F205 и установленного в него радиального шарикового подшипника UC205, что позволяет компенсировать начальный перекос вала за счет сферического сопряжения деталей. Узел предназначен для работы в условиях комбинированных нагрузок, типичных для приводных механизмов, сельскохозяйственной техники и упаковочных линий. Наличие уплотнений в конструкции подшипника защищает рабочую зону от пыли и мелких загрязнений, сохраняя заложенный ресурс при эксплуатации в стандартных производственных условиях.

Механическая надежность узла определяется динамической грузоподъемностью 13300 Н и статической 7457 Н. Материал корпуса обеспечивает высокую жесткость при монтаже на вертикальные или горизонтальные плоскости, эффективно распределяя возникающие вибрационные нагрузки. Предусмотренная возможность повторного смазывания через пресс-масленку (при наличии в исполнении) позволяет продлить срок службы подшипникового вкладыша при работе в режиме высокой интенсивности.

• Внутренний диаметр под вал: 25 мм
• Динамическая нагрузка: 13300 Н
• Статическая нагрузка: 7457 Н
• Межосевое расстояние (e): 70 мм
• Тип корпуса: F205 (фланцевый)
• Подшипниковый вкладыш: UC205
• Размер крепежного винта: M10
• Масса узла: 0.66 кг

Фиксация на опорной поверхности производится через четыре отверстия с межосевым расстоянием 70 мм с применением болтов или винтов M10. Для закрепления вала во внутреннем кольце подшипника UC205 предусмотрены установочные винты, обеспечивающие надежную передачу момента и исключающие осевое смещение. Геометрические параметры и посадочные допуски соответствуют международному стандарту серии UCF205, что гарантирует полную взаимозаменяемость с аналогичными компонентами других производителей.
