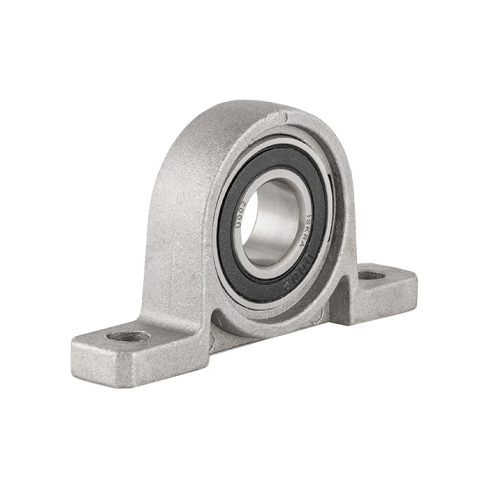

Подшипниковый узел ISKRA UP005ER

Стационарный подшипниковый узел UP005ER ISKRA - это опорный элемент кинематической схемы для фиксации и вращения вала диаметром 25 мм в промышленных механизмах.

Устройство состоит из алюминиевого корпуса LP005 и интегрированного подшипника U005, обеспечивая восприятие радиальных и сопутствующих осевых усилий. Конструкция рассчитана на работу при статической нагрузке до 5557 Н и динамической нагрузке до 9595 Н. Использование алюминия в качестве базового материала корпуса позволило снизить массу изделия до 0,29 кг, что критично для облегченных конструкций и подвижных кареток.

Алюминиевый корпус обладает естественной устойчивостью к атмосферной коррозии, допуская эксплуатацию в условиях нормальной и умеренно повышенной влажности. Фактический ресурс узла напрямую зависит от соблюдения соосности при установке и предотвращения ударных воздействий, превышающих паспортные значения грузоподъемности.

• Внутренний диаметр: 25 мм
• Материал корпуса: Алюминий
• Динамическая нагрузка: 9595 Н
• Статическая нагрузка: 5557 Н
• Посадка на вал: Стопорными винтами
• Межосевое расстояние: 90 мм
• Крепежный винт: M8
• Масса: 0,29 кг

Монтаж на несущую поверхность осуществляется через крепежные отверстия с межосевым расстоянием 90 мм под винты M8. Посадка на гладком валу реализуется стопорными винтами, что исключает потребность в термической усадке и упрощает техническое обслуживание. Маркировка UP005ER подтверждает соответствие стандартам ISO по базовым габаритам и обеспечивает взаимозаменяемость в существующих производственных линиях.
