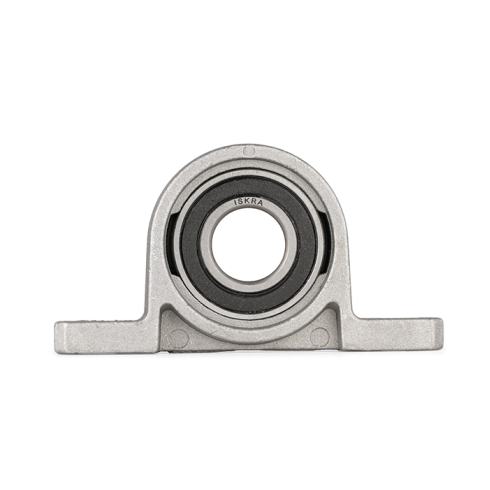

Подшипниковый узел ISKRA UP002

Подшипниковый узел ISKRA UP002 - это стационарный корпусной элемент серии UP002 для фиксации вращающихся валов Ø15 мм в легких узлах систем промышленной автоматизации и конвейерных линиях.

Конструктивное исполнение включает литой корпус LP002 и радиальный шариковый подшипник U002. Узел спроектирован для восприятия радиальных нагрузок при умеренных скоростях вращения. Сферическая поверхность наружного кольца подшипника в сочетании с внутренней полостью корпуса обеспечивает функцию самоцентрирования, что позволяет компенсировать начальную несоосность вала, возникающую при сборке рамы или из-за деформаций конструкции под нагрузкой.

Техническое ядро изделия определяется динамической грузоподъемностью 5320 Н и статической нагрузкой до 2707 Н. Подшипник изготовлен из высокоуглеродистой стали и снабжен уплотнениями для удержания смазки. Эксплуатация допускается в стандартном температурном диапазоне для общепромышленных сред. Компактные габариты с высотой до оси вала 22 мм и общим весом 0.125 кг делают узел оптимальным для применения в механизмах, где критична экономия веса и монтажного пространства.

• Внутренний диаметр: 15 мм
• Межосевое расстояние: 63 мм
• Динамическая нагрузка: 5320 Н
• Статическая нагрузка: 2707 Н
• Крепежный винт: М6
• Тип корпуса: LP002
• Маркировка по ISO: UP002

Монтаж выполняется на плоскую опорную поверхность двумя винтами М6 через отверстия с межосевым расстоянием 63 мм. Фиксация вала во внутреннем кольце подшипника осуществляется при помощи стопорных винтов. Соответствие размерному ряду стандарта ISO UP002 гарантирует взаимозаменяемость с аналогичными узлами других производителей. При установке рекомендуется избегать ударных нагрузок на корпус и обеспечивать точность позиционирования опор для исключения избыточного осевого натяжения.
