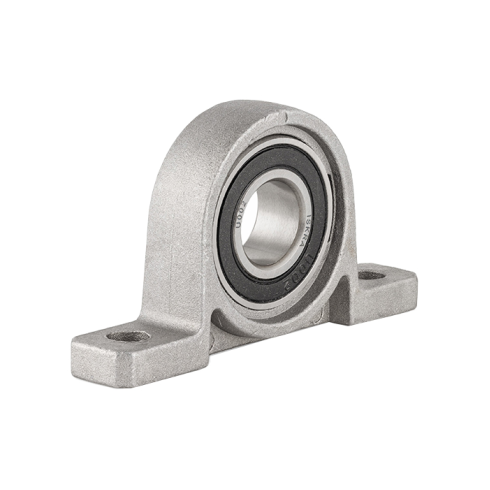

Подшипниковый узел ISKRA UP005

Подшипниковый узел UP005 ISKRA - это стационарный корпусной опорный блок типа Pillow Block для фиксации и поддержки вращающихся валов в узлах промышленного оборудования и конвейерных систем.

Конструкция состоит из литого корпуса LP005 и установленного в него радиального шарикового подшипника U005 с внутренним диаметром 25 мм. Устройство предназначено для работы в условиях средних радиальных нагрузок, обеспечивая динамическую грузоподъемность на уровне 9595 Н. Сферическая форма наружной обоймы подшипника допускает автоматическую компенсацию начальной несоосности вала, что упрощает проектирование и сборку многоопорных механических систем.

Эксплуатационный ресурс изделия определяется статической нагрузкой до 5557 Н и герметичностью встроенных уплотнений, которые защищают внутреннюю полость от попадания пыли и удерживают заводскую консистентную смазку. Малый вес узла 0.294 кг позволяет интегрировать его в облегченные конструкции без существенного увеличения их металлоемкости. При работе в условиях повышенной запыленности рекомендуется периодический контроль состояния защитных элементов подшипникового узла.

• Внутренний диаметр: 25 мм
• Межосевое расстояние e: 90 мм
• Динамическая нагрузка: 9595 Н
• Статическая нагрузка: 5557 Н
• Тип корпуса: LP005
• Высота H: 32 мм
• Крепежный винт: М8
• Вес: 0.294 кг

Монтаж узла осуществляется на плоское основание через два сквозных отверстия с межосевым расстоянием 90 мм. Согласно спецификации, для надежной фиксации корпуса LP005 применяются крепежные винты М8, обеспечивающие устойчивость к вибрационным воздействиям. При установке необходимо контролировать чистоту сопрягаемых поверхностей вала и станины для предотвращения деформации корпуса и преждевременного износа тел качения подшипника U005.
