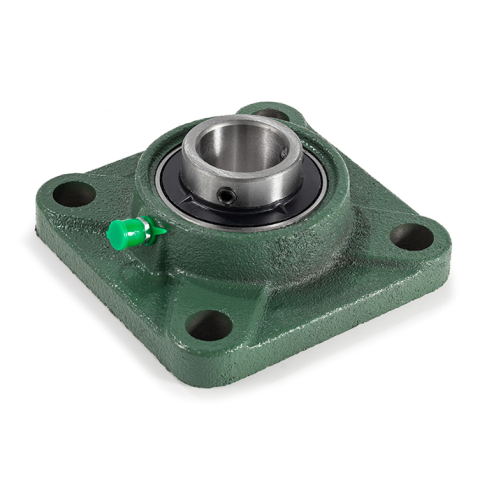

Подшипниковый узел ISKRA UCF204

Подшипниковый узел серии UCF204 ISKRA - это фланцевый опорный блок для фиксации вращающихся валов и восприятия комбинированных нагрузок в механических узлах промышленного оборудования.

Рабочие характеристики узла определяются параметрами встроенного корпусного подшипника UC204 и прочностью посадочного фланца F204. Конструкция рассчитана на восприятие динамической нагрузки до 12160 Н и статической до 6318 Н при типовых для серии скоростях вращения. Обслуживание узла и защита элементов качения осуществляются в соответствии со стандартным исполнением, что обеспечивает стабильную работу и заявленный ресурс при эксплуатации в условиях производственной среды.

• Маркировка по ISO: UCF204
• Внутренний диаметр: Ø20 мм
• Динамическая нагрузка: 12160 Н
• Статическая нагрузка: 6318 Н
• Межосевое расстояние e: 64 мм
• Крепежный винт: M10
• Вес: 0.54 кг

Монтаж на плоскую опорную поверхность выполняется через четыре крепежных отверстия фланца с межосевым расстоянием 64 мм под винты M10. Посадка на вал Ø20 мм требует соблюдения монтажных допусков для исключения перекоса и предотвращения радиального биения узла. Габаритная совместимость строго соответствует стандарту ISO для типоразмера UCF204, что допускает интеграцию детали в кинематические схемы без изменения существующих посадочных мест.
