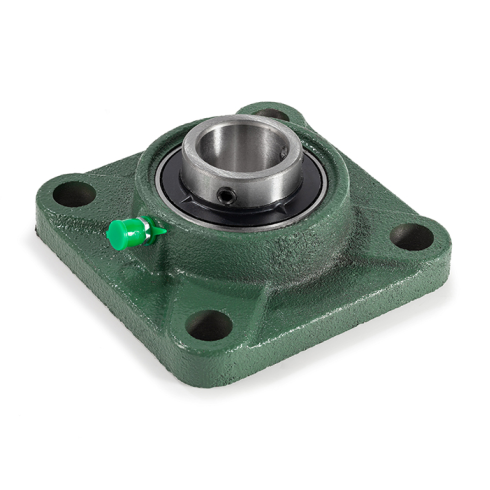

Подшипниковый узел ISKRA UCF209

Подшипниковый узел UCF209-ISKRA ISKRA - это фланцевый опорный элемент квадратного типа для фиксации и поддержки вращающихся валов Ø45 мм в промышленных установках и конвейерных системах.

Конструкция объединяет чугунный корпус F209 и радиальный шариковый подшипник UC209, обеспечивая восприятие расчетных нагрузок: динамическая достигает 32395 Н, статическая - 20235 Н. Сферическая наружная поверхность подшипника компенсирует начальную несоосность вала и посадочного места, возникающую при деформациях рамы или неточностях монтажа. Встроенные уплотнения защищают зону качения от проникновения пыли, а наличие пресс-масленки позволяет проводить периодическое пополнение смазки без демонтажа устройства.

• Тип: Фланцевый
• Внутренний диаметр: 45 мм
• Динамическая нагрузка: 32395 Н
• Статическая нагрузка: 20235 Н
• Межосевое расстояние e: 105 мм
• Крепежный винт: M14
• Подшипник: UC209
• Вес: 1.76 кг

Монтаж узла производится на вертикальную или горизонтальную плоскость с помощью четырех болтов M14; межосевое расстояние между отверстиями составляет 105 мм. Вал фиксируется во внутреннем кольце двумя стопорными винтами, что обеспечивает стабильное соединение без использования дополнительных втулок. При установке следует контролировать соосность и чистоту сопрягаемых поверхностей для исключения повышенных вибраций и перегрева. Габаритные и присоединительные размеры соответствуют стандарту ISO UCF209.
