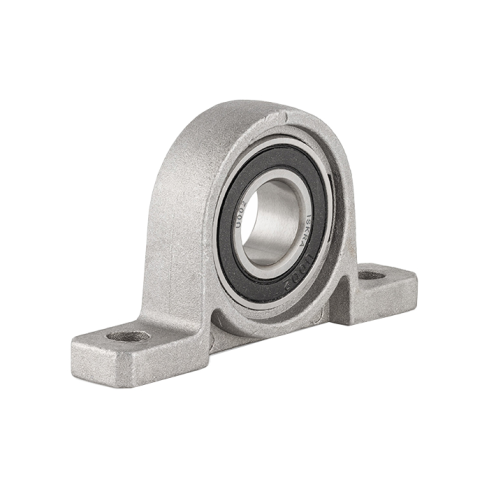

Подшипниковый узел ISKRA UP003ER

Подшипниковый узел ISKRA серии UP003ER - это стационарная опора вала в алюминиевом корпусе для фиксации вращающихся элементов диаметром 17 мм в узлах промышленного оборудования с умеренными нагрузками. Конструкция объединяет в себе радиальный шариковый подшипник U003 и облегченный корпус LP003, обеспечивая готовность к установке без дополнительной обработки посадочного места.

Корпус из алюминиевого сплава обуславливает низкий собственный вес узла (0,15 кг) и высокую стойкость к атмосферной коррозии, что критично для применения в упаковочном, полиграфическом и лабораторном оборудовании. Узел рассчитан на восприятие динамической нагрузки до 5700 Н и статической нагрузки до 3087 Н. Применение алюминия вместо традиционного чугунного литья позволяет снизить общую массу конструкции при сохранении необходимой жесткости опоры. Внутренний подшипниковый элемент снабжен защитными уплотнениями, которые удерживают пластичную смазку и предотвращают загрязнение дорожек качения.

• Внутренний диаметр: 17 мм
• Материал корпуса: Алюминий
• Динамическая нагрузка: 5700 Н
• Статическая нагрузка: 3087 Н
• Посадка на вал: Стопорными винтами
• Межосевое расстояние e: 67 мм
• Маркировка по ISO: UP003ER
• Вес: 0,15 кг

Крепление на валу выполняется с помощью двух стопорных винтов, затягиваемых через внутреннее кольцо подшипника, что гарантирует надежное позиционирование и упрощает замену узла. Монтаж самого корпуса на опорную поверхность производится двумя винтами M6 через отверстия S диаметром 6 мм. При установке необходимо обеспечить точную соосность вала и корпуса опоры для исключения возникновения осевых перекосов, которые могут привести к перегреву подшипника и сокращению его расчетного ресурса.
