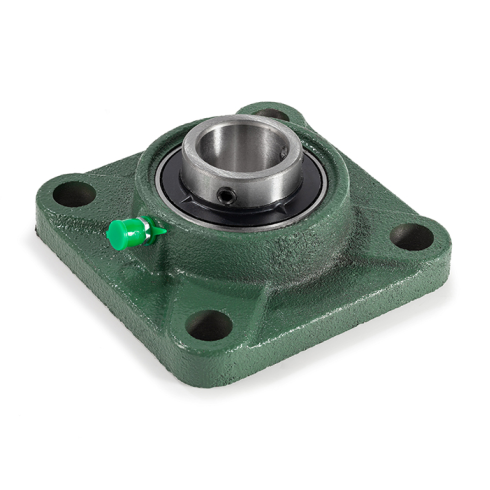

Подшипниковый узел ISKRA UCF210

Подшипниковый узел UCF210 ISKRA - это фланцевый четырехболтовый опорный модуль для фиксации и обеспечения вращения валов диаметром 50 мм в приводных механизмах, конвейерных линиях и общепромышленном оборудовании. Конструкция предназначена для восприятия комбинированных радиальных и осевых нагрузок при установке на поверхности, перпендикулярные оси вращения вала.

Техническое ядро изделия включает чугунный корпус серии F210 и установленный в него радиальный шариковый подшипник UC210. Сферическая поверхность наружного кольца подшипника в сочетании с ответной формой посадочного места корпуса позволяет компенсировать начальную несоосность вала, возникающую при монтаже. Узел рассчитан на высокие эксплуатационные нагрузки: динамическая грузоподъемность составляет 33345 Н, статическая - 22135 Н. Наличие пресс-масленки на корпусе предполагает возможность регулярного пополнения смазки для обеспечения длительного ресурса в условиях промышленной эксплуатации.

Монтаж выполняется на плоскую опору с помощью четырех винтов M14, межосевое расстояние между которыми составляет 111 мм. Фиксация вала в отверстии подшипника осуществляется двумя стопорными винтами на расширенном внутреннем кольце, что гарантирует жесткое соединение и предотвращает осевое проскальзывание. Присоединительные размеры соответствуют стандарту ISO UCF210, что обеспечивает полную взаимозаменяемость с узлами аналогичных серий других производителей.

• Внутренний диаметр: 50 мм
• Тип корпуса: фланцевый (F210)
• Маркировка подшипника: UC210
• Динамическая нагрузка: 33345 Н
• Статическая нагрузка: 22135 Н
• Межосевое расстояние: 111 мм
• Крепежный винт: M14
• Вес: 2.06 кг
