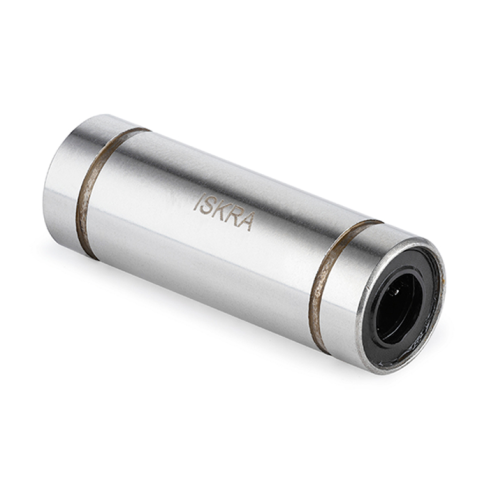

Линейный подшипник ISKRA LM8-L-UU

Линейный подшипник серии LM8-L бренда ISKRA - это опорно-направляющий элемент удлиненной конструкции для обеспечения плавного линейного перемещения по цилиндрическому валу без опоры.

Узел с четырьмя контурами рециркуляции шариков воспринимает радиальные нагрузки в координатных механизмах и системах позиционирования. Удлиненная база (длина 45 мм) снижает риск перекоса каретки при движении и обеспечивает повышенную стабильность по сравнению со стандартными короткими версиями. Динамическая грузоподъемность достигает 440 Н, а статическая нагрузка ограничена пределом в 800 Н, что является ключевым критерием при расчете массы подвижного портала.

Точность хода поддерживается за счет строгих допусков посадки - эксцентричность механизма не превышает 15 μм. При эксплуатации критически важно соблюдать чистоту направляющих, так как попадание стружки или абразива внутрь шариковых каналов приводит к заклиниванию и износу вала. Кинематика механизма требует наличия смазочной пленки для минимизации трения металла о металл.

• Внутренний диаметр: 8 мм
• Наружный диаметр: 15 мм
• Общая длина: 45 мм
• Динамическая нагрузка: 440 Н
• Статическая нагрузка: 800 Н
• Количество рециркуляций: 4
• Момент затяжки: 4.31 Н*м

Интеграция подшипника в посадочное место осуществляется с учетом внешних габаритов гильзы Ø15 мм. Для осевой фиксации элемента в блоке применяются стопорные кольца, монтаж которых рассчитывается по ширине канавки 1,1 мм, диаметру 14,3 мм и монтажному расстоянию между ними 35 мм. При фиксации в разрезные корпуса требуется соблюдать момент затяжки 4.31 Н*м во избежание деформации внешнего цилиндра и подклинивания внутренней каретки.
