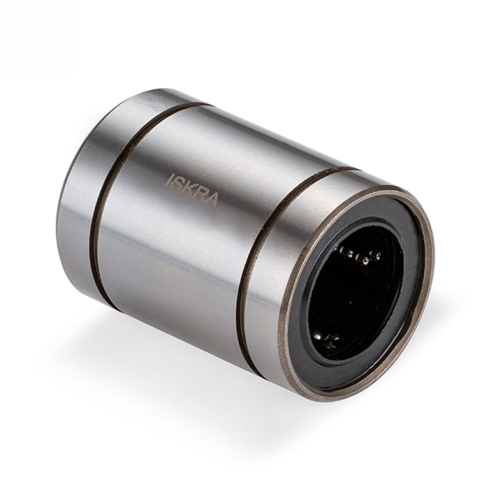

Линейный подшипник ISKRA LME16-UU

Линейный подшипник ISKRA LME16-UU - это стандартный узел качения серии LME для обеспечения прямолинейного перемещения по прецизионным валам без опоры Ø16 мм. Изделие применяется в системах промышленной автоматизации, станках с ЧПУ и полиграфическом оборудовании, где требуется низкое сопротивление трению при высоких скоростях линейного движения.

Внутренняя конструкция включает пять контуров рециркуляции шариков, что обеспечивает равномерное распределение нагрузки и плавность хода при динамическом усилии до 578 Н. Статическая грузоподъёмность 892 Н и ограничение по эксцентричности в 12 мкм позволяют использовать компонент в механизмах с регламентированными требованиями к точности позиционирования. Защитные уплотнения с обеих сторон (индекс UU) выполняют роль очистителей вала, предотвращая попадание абразивной пыли в рабочую зону и способствуя удержанию консистентной смазки на дорожках качения.

• Внутренний диаметр: Ø16 мм
• Наружный диаметр: Ø26 мм
• Длина: 36 мм
• Динамическая нагрузка C: 578 Н
• Статическая нагрузка C0: 892 Н
• Количество рециркуляций: 5
• Эксцентричность: 12 мкм
• Вес: 0,06 кг

Наружный корпус диаметром 26 мм соответствует европейскому метрическому стандарту, что упрощает проектирование посадочных мест. Монтаж предполагает запрессовку в корпус или осевую фиксацию внешними стопорными кольцами в канавки шириной 1,3 мм. При сборке на вал без опоры необходимо исключить перекосы и ударные нагрузки по стальной втулке, чтобы избежать повреждения полимерного сепаратора. Для достижения паспортного ресурса и плавности хода рекомендуется использовать валы с допуском h6 и твёрдостью поверхности в диапазоне 58-62 HRC.
