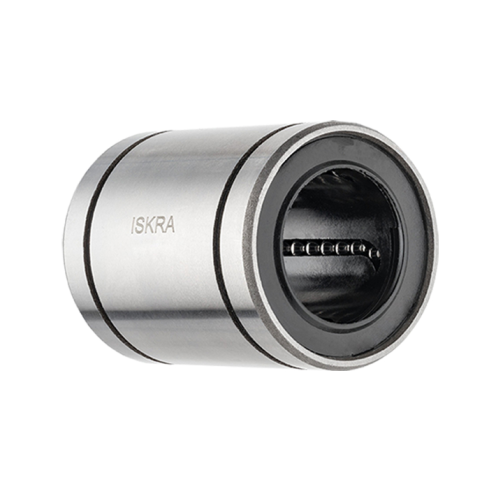

Линейный подшипник ISKRA LM8-UU

Линейный подшипник LM8-UU ISKRA - это прецизионный узел качения серии LM для обеспечения точного прямолинейного перемещения кареток по цилиндрическим направляющим валам. Конструкция включает четыре замкнутых контура рециркуляции шариков, что минимизирует коэффициент трения и исключает рывки при старте движения в системах промышленной автоматизации.

Эксплуатационные параметры определяются динамической грузоподъемностью 270 Н и статической нагрузкой 410 Н при эксцентричности не более 12 мкм. Изделие предназначено для работы с валами диаметром 8 мм в системах без опоры, где критична плавность хода и рабочий ресурс узла. Для сохранения паспортной точности требуется защита дорожек качения от абразивных загрязнений и использование специализированной смазки для подшипников качения, совместимой с материалами сепаратора.

• Внутренний диаметр dr: 8 мм
• Наружный диаметр D: 15 мм
• Длина L: 24 мм
• Динамическая нагрузка C: 270 Н
• Статическая нагрузка C0: 410 Н
• Эксцентричность: 12 мкм
• Ширина W: 1,1 мм
• Вес: 0,017 кг

Габаритные размеры Ø15×24 мм соответствуют стандарту серии, обеспечивая монтажную совместимость с типовыми корпусами и посадочными местами. Фиксация подшипника в узле производится с использованием стопорных колец (канавки шириной 1,1 мм) или методом запрессовки в зависимости от требований к жесткости соединения. Малый вес изделия делает его оптимальным для применения в легких манипуляторах, координатных столах и подвижных головках печатного оборудования.
