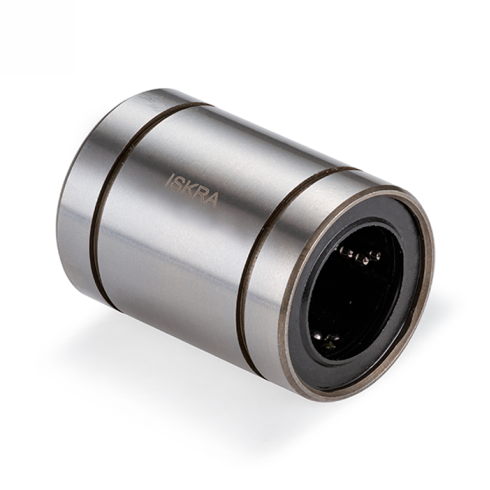

Линейный подшипник ISKRA LME40-UU

Линейный подшипник LME40-UU ISKRA - это прецизионный узел качения стандартной серии для обеспечения линейного перемещения по направляющим валам без опоры в составе промышленного оборудования.

Изделие предназначено для работы в системах позиционирования, где требуется минимальное трение и высокая плавность хода. Конструкция с шестью замкнутыми контурами рециркуляции шариков обеспечивает равномерное распределение вектора нагрузки и стабильность каретки при движении. Основными техническими ограничителями при подборе выступают динамическая грузоподъемность 2160 Н и эксцентричность 17 μм, которые определяют расчетный ресурс и точность хода в автоматизированных линиях и координатных столах.

Статическая грузоподъемность 4020 Н ограничивает предельные механические воздействия в состоянии покоя, предотвращая остаточную деформацию дорожек качения. Для сохранения паспортных характеристик требуется использование полированных валов с твердостью поверхности не ниже HRC60; чистота среды критична, так как абразивные частицы могут повредить сепаратор. Встроенные пыльники типа UU защищают внутреннюю полость от загрязнений, однако в условиях высокой запыленности рекомендуется применение дополнительных защитных кожухов.

• Внутренний диаметр dr: Ø40 мм
• Наружный диаметр D: Ø62 мм
• Общая длина L: 80 мм
• Динамическая нагрузка C: 2160 Н
• Статическая нагрузка C0: 4020 Н
• Эксцентричность: 17 μм
• Ширина канавки W: 2,15 мм
• Масса узла: 0,77 кг

Монтаж производится в посадочное отверстие корпуса; фиксация осуществляется стопорными кольцами, для которых предусмотрено расстояние 60,6 мм между канавками. При установке на вал Ø40 мм следует исключить осевые удары по торцам, способные нарушить геометрию сепаратора. Конструкция полностью совместима со стандартными метрическими направляющими и предполагает эксплуатацию в узлах, где вал закреплен только по концам, обеспечивая неограниченный ход каретки по всей длине пролета.
