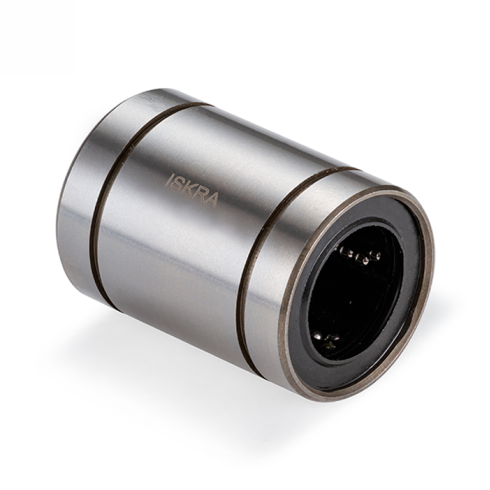

Линейный подшипник ISKRA LME30-UU

Линейный подшипник LME ISKRA - это узел направляющих качения стандартной конструкции для точного продольного перемещения по цилиндрическим валам без опоры. Втулка применяется в промышленном оборудовании, требующем минимизации трения и плавного хода исполнительных механизмов.

Наличие шести замкнутых контуров рециркуляции шариков обеспечивает равномерное распределение усилий по зоне контакта. Кинематика изделия рассчитана на динамическую нагрузку до 1570 Н и предельную статическую нагрузку до 2740 Н. Стабильность траектории при перемещении поддерживается за счет жестких допусков и низкой эксцентричности, не превышающей 15 μм, что критично для снижения вибраций каретки при высоких скоростях скольжения.

• Внутренний диаметр (dr): 30 мм
• Наружный диаметр (D): 47 мм
• Габаритная длина (L): 68 мм
• Динамическая нагрузка (C): 1570 Н
• Статическая нагрузка (C0): 2740 Н
• Количество рециркуляций: 6
• Эксцентричность: 15 μм

Установка подшипника в посадочное гнездо механизма выполняется по наружному контуру. Фиксация от осевого смещения реализуется с помощью стандартных стопорных колец - для их монтажа на внешней обойме проточены канавки диаметром 44,5 мм и шириной 1,85 мм. Интеграция узла требует строгой соосности с направляющим валом диаметром 30 мм для предотвращения перекосов, ведущих к неравномерному износу шариковых дорожек.
