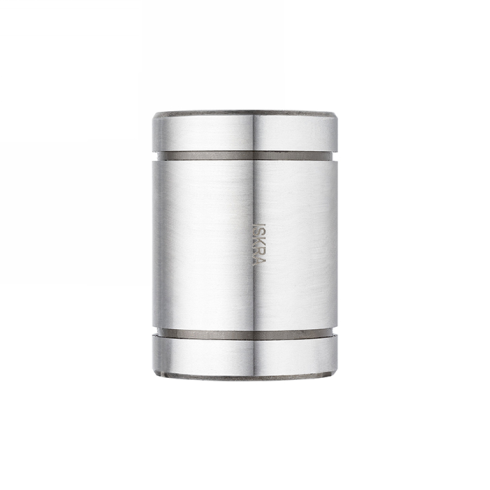

Линейный подшипник ISKRA LME20-UU-OP

Линейный подшипник LME20-UU-OP бренда ISKRA - это открытый узел качения серии LME для обеспечения точного прямолинейного перемещения по валам с опорой в системах промышленной автоматизации.

Конструктивное исполнение с углом раскрытия 60° (тип OP) разработано для интеграции в системы, где используются направляющие валы на опоре. Такая конфигурация позволяет избежать прогиба вала под нагрузкой или при значительной длине пролета, так как подшипник беспрепятственно проходит над элементами крепления опоры вала. Пять контуров рециркуляции шариков обеспечивают стабильность динамических характеристик при нагрузке до 880 Н. Система защиты UU с двусторонним контактным уплотнением предотвращает загрязнение дорожек качения и эффективно удерживает смазку внутри узла.

• Внутренний диаметр dr: Ø20 мм
• Наружный диаметр D: 32 мм
• Статическая нагрузка C0: 1400 Н
• Динамическая нагрузка C: 880 Н
• Угол раскрытия α: 60 °
• Количество рециркуляций: 5
• Вес изделия: 0,08 кг

Узел устанавливается в посадочное отверстие диаметром 32 мм с соблюдением допусков серии LME и фиксацией осевого положения. При монтаже важна прецизионная соосность с направляющей для минимизации трения и сохранения расчетного ресурса при эксцентричности до 15 мкм. Присоединительные размеры L=45 мм и B=31,5 мм соответствуют стандартной размерной сетке, что обеспечивает совместимость с большинством промышленных корпусов для открытых линейных подшипников.
