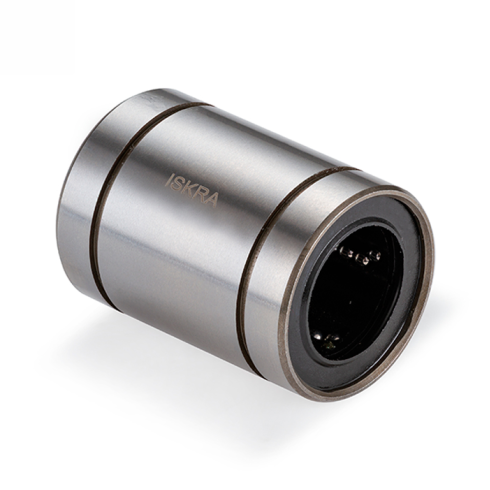

Линейный подшипник ISKRA LME12-UU

Линейный подшипник серии LME бренда ISKRA - это элемент системы линейных перемещений стандартной конструкции, предназначенный для точного позиционирования по цилиндрическим валам без опоры.

Узел с 4 контурами рециркуляции шариков обеспечивает плавный ход каретки при несущей способности до 510 Н в динамике и до 784 Н в статическом режиме. Втулка применяется в механизмах промышленной автоматики, упаковочных линиях и модулях подачи, где требуется минимизация трения при скоростном возвратно-поступательном движении вдоль направляющих осей.

Паспортная эксцентричность изделия составляет 12 μм, что ограничивает радиальные биения и задает жесткие допуски ведения. Индекс UU в маркировке указывает на наличие двусторонних уплотнений, которые предохраняют внутренние дорожки качения от промышленной пыли и надежно удерживают консистентную смазку, что выступает главным фактором сохранения ресурса циклов.

Монтаж подшипника производится в цилиндрическое посадочное гнездо механизма, наружный диаметр допускает осевую фиксацию стандартными стопорными кольцами. Для исключения ускоренного износа шариков сопрягаемый гладкий вал Ø12 мм должен соответствовать отраслевым требованиям к поверхностной твердости для систем линейного качения.

• Внутренний диаметр: 12 мм
• Наружный диаметр: 22 мм
• Общая длина (L): 32 мм
• Динамическая нагрузка (C): 510 Н
• Статическая нагрузка (C0): 784 Н
• Количество рециркуляций: 4
• Тип совместимого вала: без опоры
