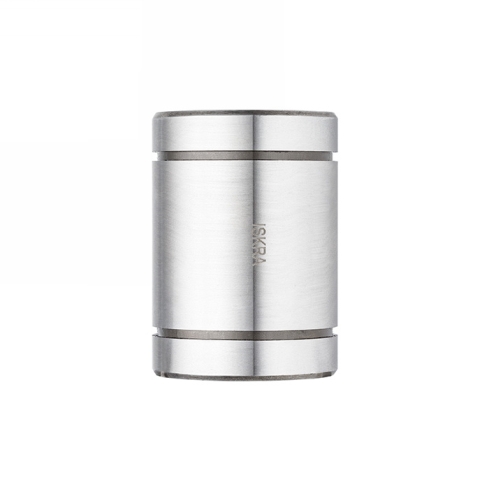

Линейный подшипник ISKRA LME16-UU-OP

Линейный подшипник серии LME16-OP бренда ISKRA - это прецизионный узел качения открытого типа для систем линейного перемещения по валам с опорой в промышленном оборудовании. Конструкция с вырезом под углом α 78 ° разработана специально для работы совместно с валами на цилиндрических опорах, что позволяет проектировать направляющие большой длины без риска их прогиба под собственным весом или рабочей нагрузкой. Пять контуров рециркуляции шариков обеспечивают стабильность хода и равномерное распределение усилий при перемещении каретки.

Техническое ядро изделия составляют жесткие допуски и высокие показатели грузоподъемности: статическая нагрузка C0 достигает 910 Н, а динамическая C составляет 590 Н. Точность исполнения подтверждается минимальной эксцентричностью 12 μм и допуском на наружный диаметр 0/-9 μм. Наличие двухсторонних уплотнений UU защищает внутренние дорожки качения от попадания производственной пыли и абразивных частиц, что критично для сохранения ресурса в условиях механообрабатывающих производств. Легкий вес изделия 0,044 кг способствует снижению инерционности подвижных частей механизмов.

• Внутренний диаметр dr: Ø16 мм
• Наружный диаметр D: 26 мм
• Динамическая нагрузка C: 590 Н
• Статическая нагрузка C0: 910 Н
• Угол открытия α: 78 °
• Ширина проточки W: 1,3 мм
• Количество рециркуляций: 5
• Эксцентричность: 12 μм

Присоединительные и габаритные размеры соответствуют европейскому стандарту серии LME, гарантируя полную взаимозаменяемость с узлами других производителей аналогичного типоразмера. Для осевой фиксации подшипника в посадочном отверстии предусмотрены канавки шириной 1,3 мм под стопорные кольца. При монтаже необходимо соблюдать соосность с направляющим валом Ø16 мм и обеспечивать чистоту рабочей зоны, так как перекосы и загрязнения на поверхности вала могут привести к преждевременному износу дорожек качения и потере точности позиционирования.
