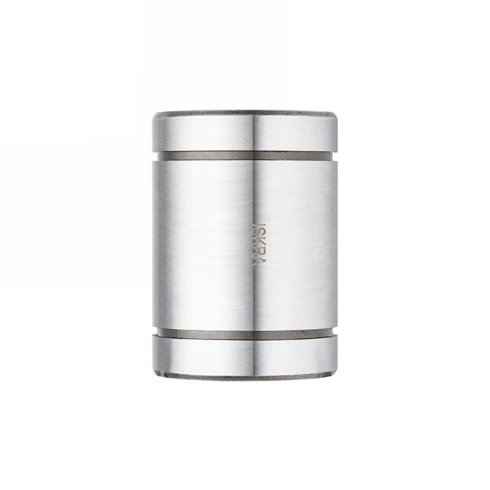

Линейный подшипник ISKRA LME25-UU-OP

Линейный подшипник LME25-UU-OP бренда ISKRA - это прецизионный направляющий узел качения открытого типа для обеспечения прямолинейных перемещений по валам с опорой в системах промышленной автоматизации и станкостроения.

Разомкнутый корпус с углом выреза 60° специально разработан для использования в паре с направляющими валами на алюминиевой опоре, что позволяет исключить нежелательный прогиб штанги на участках большой протяженности. Европейский стандарт серии LME гарантирует высокую точность хода и низкое трение при динамических нагрузках до 1000 Н, что делает деталь оптимальной для работы в составе приводных кареток и манипуляторов.

Пять замкнутых контуров рециркуляции шариков обеспечивают плавность хода и равномерное распределение статической нагрузки до 1600 Н. Двусторонние контактные уплотнения (индекс UU) защищают рабочую зону качения от мелкодисперсной пыли и стружки, а также удерживают заложенную смазку внутри узла, увеличивая межсервисный интервал. Эксцентричность в пределах 15 μм позволяет применять подшипник в узлах, требующих высокой повторяемости позиционирования.

• Внутренний диаметр dr: 25 мм
• Наружный диаметр D: 40 мм
• Длина L: 58 мм
• Динамическая нагрузка C: 1000 Н
• Статическая нагрузка C0: 1600 Н
• Угол сектора выреза α: 60 °
• Количество рециркуляций: 5
• Вес: 0,17 кг

Монтаж подшипника осуществляется в специализированные корпуса или каретки, соответствующие наружному типоразмеру 40×58 мм с учетом допуска по диаметру D 0/-11 μм. При установке на прецизионный вал Ø25 мм необходимо обеспечить строгое осевое выравнивание и чистоту поверхности направляющей, так как попадание крупных загрязнений или перекос могут привести к преждевременному износу дорожек качения. Конструкция является полностью взаимозаменяемой с аналогами, соответствующими метрической сетке стандартов ISO.
