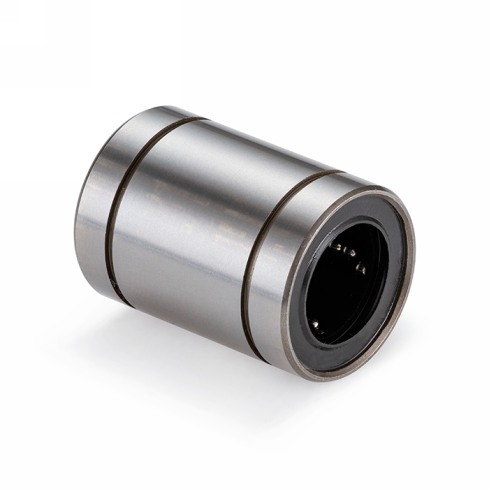

Линейный подшипник ISKRA LME25-UU

Линейный подшипник ISKRA LME25-UU - это высокоточный направляющий узел серии LME для обеспечения возвратно-поступательного движения по прецизионным валам в системах промышленной автоматизации и станкостроении.

Конструкция с шестью рядами шариковых рециркуляций позволяет равномерно распределять нагрузку и сохранять стабильность при динамическом воздействии до 980 Н. Точность позиционирования обусловлена низким показателем эксцентричности в 15 мкм, что минимизирует радиальное биение при перемещении каретки. Стандартное исполнение с защитными уплотнениями типа UU предотвращает попадание мелкодисперсной пыли во внутреннюю полость и способствует удержанию консистентной смазки на беговых дорожках, что продлевает эксплуатационный ресурс узла.

• Внутренний диаметр dr: Ø25 мм
• Наружный диаметр D: 40 мм
• Динамическая нагрузка C: 980 Н
• Статическая нагрузка C0: 1570 Н
• Количество рециркуляций: 6
• Длина L: 58 мм
• Эксцентричность: 15 мкм
• Вес: 0,235 кг

Монтаж подшипника осуществляется на вал Ø25 мм без опоры с фиксацией в посадочном отверстии корпуса. Геометрические параметры изделия соответствуют метрической сетке стандарта серии LME с длиной 58 мм и диаметром d1 37,5 мм под установку стопорных колец. Для обеспечения расчетных характеристик грузоподъемности и плавности хода рекомендуется использовать направляющие валы с допуском h6 и поверхностной закалкой.
