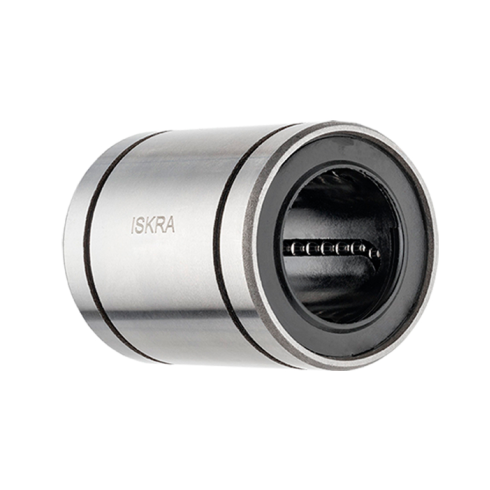

Линейный подшипник ISKRA LM10-UU

Линейный подшипник ISKRA серии LM10-UU - это прецизионный узел качения для систем линейного перемещения по валам без опоры в станках и средствах промышленной автоматизации.

Предназначен для создания подвижных кареток с низким коэффициентом трения. Конструкция включает полимерный сепаратор с 4 замкнутыми контурами рециркуляции шариков, что обеспечивает плавность хода и стабильность при работе на валах диаметром Ø10 мм. Стандартное исполнение серии LM ориентировано на использование в упаковочном оборудовании, лабораторной технике и системах позиционирования. Динамическая грузоподъемность 373 Н и статическая 549 Н ограничивают допустимую массу перемещаемых узлов и векторы ускорения.

Точность хода поддерживается за счет жестких допусков по эксцентричности в пределах 12 мкм. Эксплуатация подшипника требует соблюдения чистоты направляющих, так как попадание абразивных частиц или металлической стружки внутрь корпуса ведет к ускоренному износу дорожек качения и заклиниванию шариков. Рекомендуется применение специализированной смазки, соответствующей скоростным режимам и температурному диапазону работы системы. Отсутствие уплотнений в данной модификации предполагает работу в чистых средах или использование внешних защитных кожухов.

• Внутренний диаметр dr: Ø10 мм
• Наружный диаметр D: 19 мм
• Длина L: 29 мм
• Динамическая нагрузка C: 373 Н
• Статическая нагрузка C0: 549 Н
• Эксцентричность: 12 мкм
• Количество рециркуляций: 4
• Вес: 0,03 кг

Монтаж осуществляется в посадочное отверстие диаметром 19 мм с фиксацией стопорными кольцами по проточкам шириной 1,1 мм. Втулка рассчитана на установку на прецизионные стальные валы без опоры. При сборке необходимо исключить перекосы и ударные нагрузки на стальной корпус, так как это может деформировать сепаратор. Габаритные размеры 19×29 мм соответствуют международным стандартам взаимозаменяемости для компонентов серии LM.
