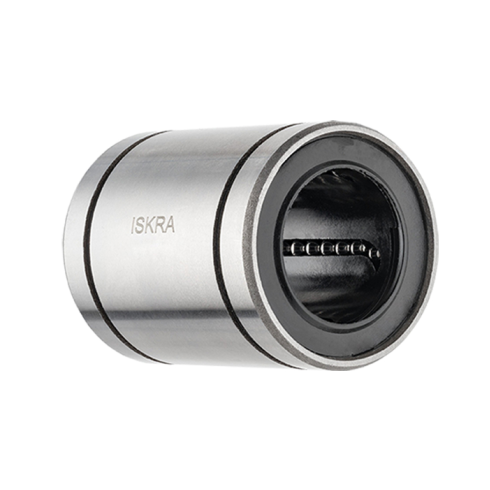

Линейный подшипник ISKRA LM25-UU

Линейный подшипник серии LM ISKRA - это элемент шариковой направляющей для обеспечения точного линейного перемещения подвижных узлов по цилиндрическим валам диаметром 25 мм.

Стандартная конструкция узла включает 6 контуров рециркуляции шариков, что формирует несущую способность с пределом динамической нагрузки 980 Н и статической до 1570 Н. Модель рассчитана на установку в кинематические схемы с применением цилиндрических валов без опоры по всей длине хода каретки. Низкий показатель эксцентричности в 15 μм гарантирует высокую стабильность траектории.

При эксплуатации механизма в условиях промышленной запыленности требуется применение защитных гофров или дополнительных грязесъемников, поскольку попадание абразивных частиц в каналы рециркуляции приводит к заклиниванию тел качения. Масса детали составляет 0,022 кг, что позволяет снизить общую массу подвижного узла и минимизировать инерционные нагрузки при высокоскоростных реверсивных движениях.

Монтаж изделия выполняется в расточенные посадочные отверстия каретки, соответствующие наружному диаметру 40 мм и габаритной длине 59 мм. Фиксация в корпусе посадочного места осуществляется при помощи стопорных колец. Во время сборки критически важно обеспечить строгую параллельность направляющих валов, чтобы исключить радиальный перекос и возникновение избыточного кромочного давления на рабочие контуры.

• Внутренний диаметр (dr): 25 мм
• Наружный диаметр (D): 40 мм
• Общая длина (L): 59 мм
• Динамическая нагрузка (C): 980 Н
• Статическая нагрузка (C0): 1570 Н
• Количество рециркуляций: 6
• Эксцентричность: 15 μм
