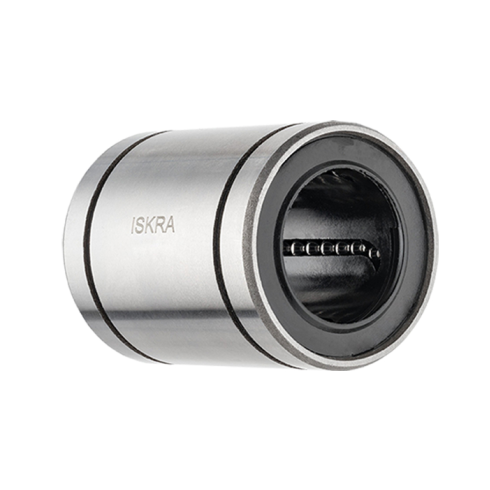

Линейный подшипник ISKRA LM12-UU

Линейный подшипник ISKRA серии LM12-UU - это узел качения в стальном корпусе для обеспечения прямолинейного перемещения по цилиндрическим направляющим Ø12 мм в узлах станков и автоматизированных линий.

Конструкция подшипника включает пять замкнутых контуров рециркуляции шариков, что минимизирует трение и обеспечивает плавность хода каретки. Изделие рассчитано на работу с валами без опоры и выдерживает динамическую нагрузку до 412 Н. Стандартная закрытая конструкция с двусторонним уплотнением (индекс UU) эффективно удерживает смазку внутри узла и защищает дорожки качения от проникновения пыли и мелкой стружки.

• Внутренний диаметр dr: Ø12 мм
• Наружный диаметр D: 21 мм
• Длина L: 30 мм
• Динамическая нагрузка C: 412 Н
• Статическая нагрузка C0: 598 Н
• Количество рециркуляций: 5
• Эксцентричность: 12 мкм
• Вес: 0,032 кг

Эксплуатационная надежность узла обеспечивается за счет точности исполнения (эксцентричность не более 12 мкм) и использования износостойких материалов. Для сохранения ресурса рекомендуется применять закаленные направляющие валы с твердостью поверхности 58-62 HRC. При работе в условиях повышенной загрязненности требуется регулярная проверка целостности эластичных уплотнений и чистоты поверхности вала.

Монтаж в посадочное отверстие оборудования производится по наружному диаметру 21 мм с фиксацией стопорными кольцами, для которых предусмотрены пазы шириной 1,1 мм. При установке необходимо избегать перекосов и ударных воздействий на корпус, так как это может привести к деформации полимерного сепаратора и заклиниванию тел качения. Конструктивные размеры подшипника соответствуют общепромышленному стандарту серии LM.
