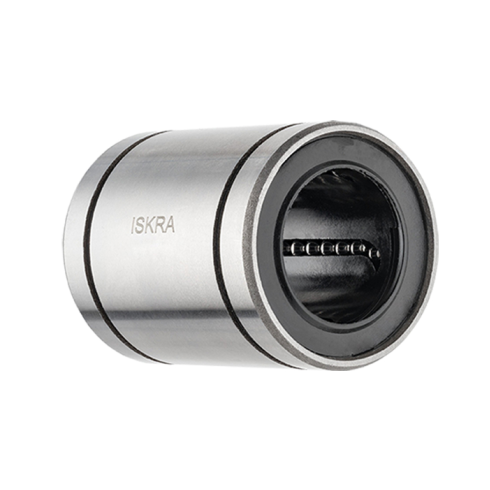

Линейный подшипник ISKRA LM30-UU

Линейный подшипник серии LM ISKRA - это прецизионный узел качения для установки на валы без опоры в системах промышленной автоматизации и станочного оборудования. Изделие предназначено для реализации точного поступательного перемещения исполнительных органов по цилиндрическим направляющим диаметром 30 мм в условиях, требующих высокой плавности хода и низкого коэффициента трения.

Техническое ядро компонента формируют шесть замкнутых контуров рециркуляции шариков, что обеспечивает равномерное распределение нагрузки и стабильность хода. Ключевыми эксплуатационными ограничителями выступают динамическая грузоподъемность 1600 Н и статическая нагрузка 2800 Н, определяющие ресурс подшипника при различных режимах ускорения. Наличие двусторонних контактных уплотнений (индекс UU) защищает внутренние дорожки качения от попадания абразивных частиц и производственной пыли, а также способствует удержанию заложенной смазки. Допуск по эксцентричности в 15 μм гарантирует сохранение геометрической точности перемещения при работе на высоких скоростях.

• Внутренний диаметр dr: Ø30 мм
• Наружный диаметр D: 45 мм
• Общая длина L: 64 мм
• Динамическая нагрузка C: 1600 Н
• Статическая нагрузка C0: 2800 Н
• Количество контуров рециркуляции: 6
• Эксцентричность: 15 μм
• Вес: 0,27 кг

Монтаж подшипника производится в гильзу или корпус с внутренним диаметром 45 мм. Для осевой фиксации в конструкции предусмотрены канавки под стопорные кольца шириной 1,85 мм. При сборке необходимо обеспечить строгую соосность вала и корпуса, так как перекосы узла ведут к преждевременному износу полимерных сепараторов и дорожек качения. Изделие соответствует стандартной метрической сетке серии LM, что обеспечивает полную размерную совместимость с направляющими и корпусами общепромышленного назначения.
