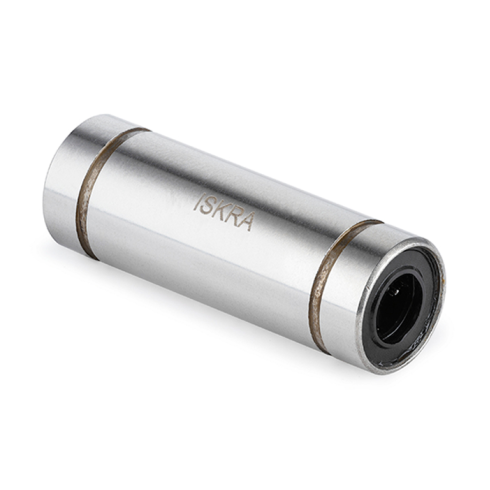

Линейный подшипник ISKRA LM12-L-UU

Линейный подшипник ISKRA LM12-L-UU серии LM - это удлиненный направляющий узел качения для обеспечения прецизионного линейного перемещения по валам диаметром 12 мм в составе систем промышленной автоматизации.

Удлиненная конструкция корпуса позволяет эффективно распределять радиальные нагрузки и минимизировать люфты при работе с консольно закрепленными валами типа «без опоры». Четыре замкнутых контура рециркуляции стальных шариков обеспечивают плавность хода и низкий коэффициент трения, что критично для высокоскоростных механизмов позиционирования и кареток станков.

Техническое ядро изделия определяется сочетанием статической нагрузки 1600 Н и динамической грузоподъемности 830 Н, что гарантирует стабильную работу при средних рабочих циклах. Максимальная эксцентричность 15 μм обеспечивает высокую точность ориентации вала относительно корпуса. Для сохранения ресурса тел качения требуется использование смазочных материалов, химически нейтральных к материалу сепаратора, и защита узла от попадания мелкодисперсной пыли.

• Внутренний диаметр dr: 12 мм
• Наружный диаметр D: 21 мм
• Общая длина L: 57 мм
• Статическая нагрузка C0: 1600 Н
• Динамическая нагрузка C: 830 Н
• Количество рециркуляций: 4
• Эксцентричность: 15 μм
• Вес: 0,08 кг

Монтаж подшипника в посадочное отверстие диаметром 21 мм и длиной 57 мм предполагает осевую фиксацию с помощью стопорных колец, устанавливаемых в проточки шириной 1,3 мм. При установке вала необходимо исключить перекосы и ударное воздействие на стальной корпус, так как это может привести к деформации дорожек качения. В конструкции предусмотрен момент затяжки крепежных элементов на уровне 10.9 Н*м для предотвращения самоотвинчивания при вибрационных нагрузках.
