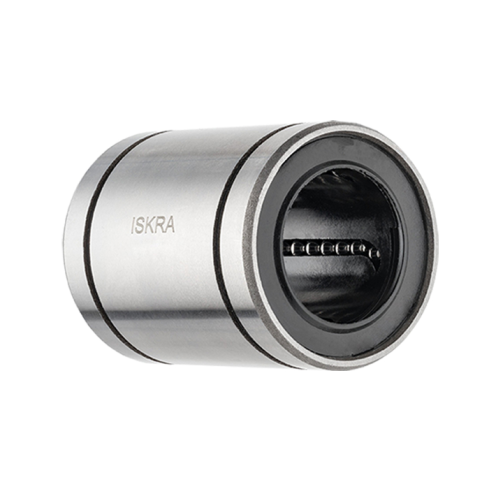

Линейный подшипник ISKRA LM20-UU

Линейный подшипник серии LM ISKRA - это прецизионный направляющий узел качения для обеспечения плавного прямолинейного перемещения по цилиндрическим валам Ø20 мм в системах промышленной автоматизации и станочном оборудовании.

Стандартная конструкция изделия оптимизирована для работы в составе подвижных узлов с использованием направляющих без опоры. Внутреннее устройство включает 5 замкнутых контуров рециркуляции стальных шариков, что гарантирует равномерное распределение нагрузки и стабильность хода при динамическом усилии до 863 Н. Ограничителем для проектирования служит параметр эксцентричности в 15 μм, определяющий класс точности системы позиционирования.

Эксплуатация предполагает использование подшипника в условиях, требующих защиты от внешних загрязнений; исполнение UU оснащено двухсторонними контактными уплотнениями для удержания смазки внутри и защиты дорожек качения от пыли. Статическая грузоподъемность в 1370 Н позволяет выдерживать значительные кратковременные перегрузки. Для сохранения ресурса рекомендуется регулярная очистка вала и использование специализированных литиевых смазок.

• Внутренний диаметр dr: 20 мм
• Наружный диаметр D: 32 мм
• Статическая нагрузка C0: 1370 Н
• Динамическая нагрузка C: 863 Н
• Количество рециркуляций: 5
• Эксцентричность: 15 μм
• Длина L: 42 мм
• Вес: 0,087 кг

Монтаж выполняется в посадочное отверстие диаметром 32 мм. Осевая фиксация корпуса осуществляется стопорными кольцами по пазам шириной 1,3 мм с диаметром проточки 22 мм; расстояние между фиксирующими элементами составляет 23 мм. При сборке необходимо обеспечивать строгую параллельность направляющих и исключать ударные воздействия на корпус, так как любые перекосы и деформации ведут к заклиниванию шариков и снижению точности перемещения.
