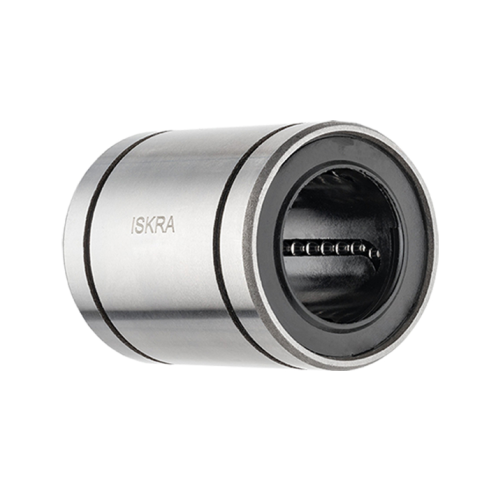

Линейный подшипник ISKRA LM40-UU

Линейный подшипник LM40-UU ISKRA - это прецизионный узел качения стандартной конструкции для обеспечения плавного линейного перемещения по цилиндрическим направляющим диаметром Ø40 мм. Изделие предназначено для эксплуатации в узлах промышленной автоматики, станочного оборудования и систем позиционирования, работающих на валах без опоры.

Конструктивное ядро подшипника составляет полимерный сепаратор с 6 замкнутыми контурами рециркуляции стальных шариков, что обеспечивает равномерное распределение нагрузки и низкий коэффициент трения. Динамическая грузоподъемность 2200 Н и статическая 4100 Н ограничивают допустимые рабочие усилия, предотвращая пластическую деформацию дорожек качения. Точность перемещения поддерживается на уровне эксцентричности до 20 мкм, что критично для прецизионных систем. Защитные уплотнения типа UU с обеих сторон предотвращают попадание пыли в зону качения и обеспечивают удержание смазки внутри корпуса.

• Внутренний диаметр dr: Ø40 мм
• Динамическая нагрузка C: 2200 Н
• Статическая нагрузка C0: 4100 Н
• Наружный диаметр D: 60 мм
• Количество рециркуляций: 6
• Эксцентричность: 20 мкм
• Ширина паза W: 2,1 мм
• Вес: 0,654 кг

Монтаж подшипника в посадочное отверстие корпуса выполняется по посадке, обеспечивающей необходимую жесткость узла. Осевая фиксация осуществляется при помощи стопорных колец, устанавливаемых в проточки шириной 2,1 мм. Для достижения расчетного ресурса рекомендуется использовать закаленные и шлифованные валы с твердостью поверхности HRC 60-64. При сборке многоопорных систем критически важно соблюдать соосность направляющих для исключения заклинивания из-за радиальных перекосов.
