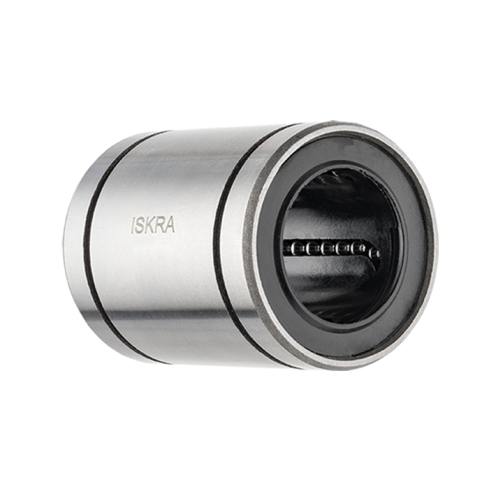

Линейный подшипник ISKRA LM16-UU

Линейный подшипник LM16UU-ISKRA ISKRA - это прецизионный узел качения стандартной конструкции для обеспечения прямолинейного перемещения по направляющим валам Ø16 мм в механизмах промышленной автоматизации.

Конструкция подшипника серии LM включает стальной внешний стакан и полимерный сепаратор с 5 замкнутыми контурами рециркуляции шариков, что гарантирует плавность хода и низкое трение при высоких скоростях перемещения. Узел рассчитан на восприятие динамической нагрузки 775 Н и статической нагрузки 1180 Н. Наличие двухсторонних контактных уплотнений (индекс UU) эффективно защищает внутренние рабочие полости от попадания пыли и мелкодисперсных загрязнений, одновременно удерживая смазочный материал внутри обоймы, что увеличивает межсервисный интервал эксплуатации.

• Внутренний диаметр dr: 16 мм
• Наружный диаметр D: 28 мм
• Длина L: 37 мм
• Динамическая нагрузка C: 775 Н
• Статическая нагрузка C0: 1180 Н
• Количество рециркуляций: 5
• Эксцентричность: 12 μм
• Вес: 0,069 кг

Малый показатель эксцентричности (12 μм) позволяет использовать подшипник в узлах, требующих высокой точности позиционирования и минимального уровня вибраций. Изделие предназначено для монтажа на прецизионные шлифованные валы без опоры. Установка в корпус предполагает использование прессовой посадки, при этом в конструкции предусмотрены канавки шириной 1,3 мм (W) для фиксации узла с помощью стандартных стопорных колец. При сборке необходимо обеспечивать строгую соосность направляющих, чтобы избежать преждевременного износа сепаратора из-за перекосов.
