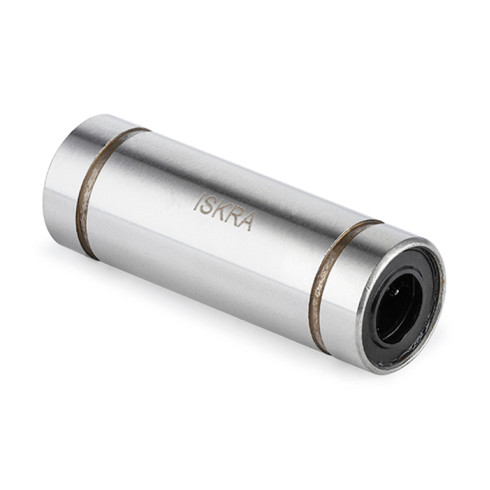

Линейный подшипник ISKRA LM10-L-UU

Линейный подшипник LM10-L-UU ISKRA - это удлиненный узел качения для обеспечения точного перемещения по валам без опоры в узлах промышленного оборудования.

Удлиненная конструкция корпуса (55 мм) позволяет эффективно распределять радиальные нагрузки и минимизировать люфты при работе с моментами, возникающими в динамических механизмах. Четыре ряда рециркуляции стальных шариков обеспечивают плавность хода при динамической нагрузке до 600 Н. Изделие спроектировано для установки на направляющие валы Ø10 мм, обеспечивая эксцентричность в пределах 15 μм, что соответствует требованиям прецизионных систем перемещения.

Для сохранения паспортного ресурса и предотвращения абразивного износа дорожек качения требуется регулярное обслуживание с применением специализированных консистентных смазок. Внутренние уплотнения типа UU защищают рабочую полость от проникновения мелкодисперсной пыли и загрязнений, одновременно удерживая смазочный материал внутри обоймы. Статическая грузоподъемность в 1120 Н определяет предел допустимых пиковых воздействий на узел в неподвижном состоянии.

• Внутренний диаметр dr: 10 мм
• Наружный диаметр D: 19 мм
• Динамическая нагрузка C: 600 Н
• Статическая нагрузка C0: 1120 Н
• Общая длина L: 55 мм
• Эксцентричность: 15 μм
• Количество рециркуляций: 4
• Вес: 0,062 кг

Установка подшипника в посадочное место осуществляется с опорой на внешний диаметр 19 мм и последующей фиксацией стопорными кольцами, для которых в конструкции предусмотрены проточки шириной 1,3 мм и диаметром 18 мм. При сборке необходимо строго соблюдать соосность направляющего вала и корпуса, чтобы исключить возникновение перекосов и неравномерный износ шариковых цепей. Рекомендуемый момент затяжки крепежных элементов составляет 7.24 Н*м.
