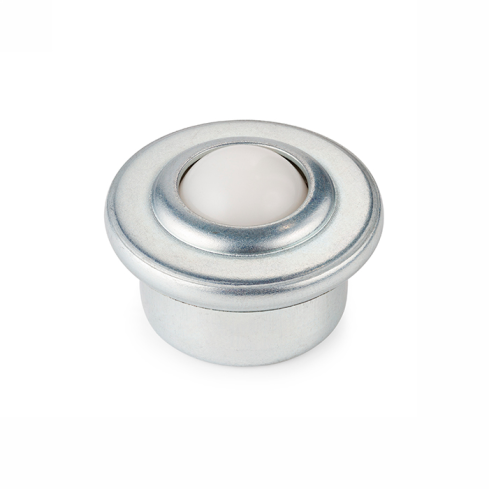

Шариковая опора ISKRA CY15HPL/CS

Шариковая опора CY15HPLCS-ISKRA ISKRA - это опорный элемент конвейерных систем для свободного перемещения грузов с деликатной поверхностью.

Конструкция типа B предназначена для проектирования матричных столов, сортировочных платформ и поворотных узлов. Рабочий шар из пластика обеспечивает мягкий контакт с опорной плоскостью перемещаемого объекта, предотвращая повреждение хрупких, полированных или окрашенных поверхностей.

Допустимая грузоподъёмность узла составляет 15 кг при строгой ориентации рабочим шариком вверх. Пластиковая сфера Ø15.8 мм снижает уровень шума при перекатывании, однако эксплуатация требует минимизации абразивных загрязнений среды, чтобы избежать ускоренного износа полимерного материала.

Габаритный наружный диаметр составляет 31 мм при посадочном размере d1, равном 24 мм, и высоте профиля H 9 мм. Толщина опорной части b 3.7 мм предполагает врезной монтаж в подготовленные отверстия несущей плиты, а масса 0,044 кг минимизирует инерционную нагрузку на несущие конструкции.

• Грузоподъёмность (шарик сверху): 15 кг
• Материал шарика: Пластик
• Диаметр шарика Dw: 15.8 мм
• Наружный диаметр: 31 мм
• Диаметр d1: 24 мм
• Высота H: 9 мм
• Размер b: 3.7 мм
• Тип: B
