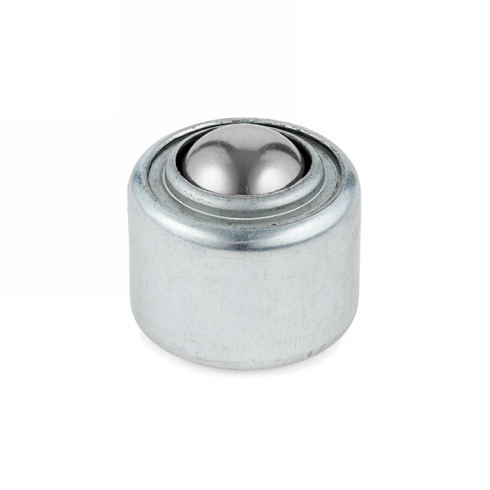

Шариковая опора ISKRA CY15TCS/CS

Шариковая опора серии CY15TCS/CS бренда ISKRA - это опорный узел конвейерных и транспортировочных систем для перемещения штучных грузов с максимальной несущей способностью до 11 кг.

Рабочим органом выступает сфера диаметром 15.8 мм из углеродистой стали. Применение данного материала диктует необходимость эксплуатации в условиях нормальной влажности без контакта с агрессивными химическими средами, вызывающими окисление. Функциональным ограничением узла является зависимость грузоподъёмности от вектора установки: при классическом монтаже шариком вверх допустимая нагрузка достигает 11 кг, при инверсной ориентации шариком вниз параметр снижается до 8 кг.

• Диаметр шариков Dw: 15.8 мм
• Материал шарика: углеродистая сталь
• Грузоподъёмность (шарик сверху): 11 кг
• Грузоподъёмность (шарик снизу): 8 кг
• Наружный диаметр: 20 мм
• Высота H: 4 мм
• Ширина P: 42 мм
• Размер: 35 мм
• Вес: 0,035 кг

Монтаж элемента в несущую плиту или профиль осуществляется с соблюдением размерных допусков под посадочный размер 35 мм и наружный диаметр 20 мм. Компактная высота корпуса 4 мм и малый вес 0,035 кг снижают общую массу конструкции стола позиционирования. При проектировании распределенной матрицы опор рекомендуется закладывать запас прочности для компенсации возможных динамических и ударных нагрузок при опускании груза.
