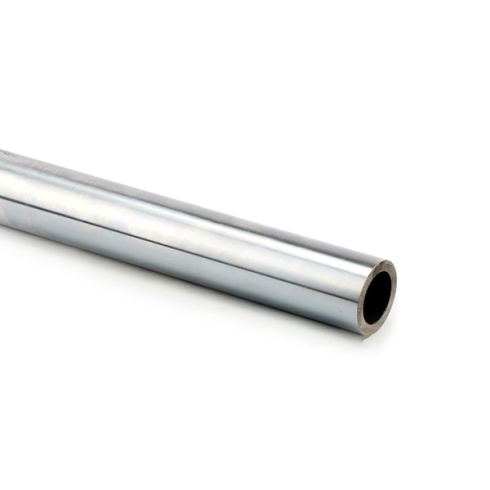

Вал полый хромированный ISKRA WVH20

Вал полый хромированный WVH20 ISKRA - это прецизионный направляющий элемент для систем линейного перемещения, требующих снижения инерционных нагрузок или организации каналов для внутренних коммуникаций. Полая конструкция изделия позволяет существенно уменьшить общую массу кинематического узла в сравнении с полнотелыми валами при сохранении требуемых показателей жесткости на изгиб.

Основой изделия служит подшипниковая сталь Gcr15, подвергнутая поверхностной закалке до твердости HRC58-62, что обеспечивает высокую износостойкость при постоянном контакте с телами качения линейных подшипников. Хромированное покрытие поверхности не только защищает материал от коррозии, но и снижает коэффициент трения, увеличивая ресурс сопряженных элементов. Внутреннее отверстие диаметром 14 мм пригодно для прокладки электрических кабелей, пневматических трубок или подачи смазочных материалов непосредственно в зону работы кареток.

• Наружный диаметр: Ø20 мм
• Внутренний диаметр: 14 мм
• Материал: Хромированная подшипниковая сталь Gcr15
• Твердость поверхности: HRC58-62
• Покрытие: Хром
• Вес: 0.013 кг/см

Присоединительные параметры вала соответствуют стандартам для систем линейного перемещения, что гарантирует совместимость с прецизионными линейными втулками и стандартными опорами валов. При монтаже и механической обработке торцов следует учитывать наличие закаленного поверхностного слоя и соблюдать рекомендации по соосности для исключения преждевременного износа подшипниковых узлов. Допуск на диаметр вала обеспечивает посадку, необходимую для безлюфтового перемещения кареток.
