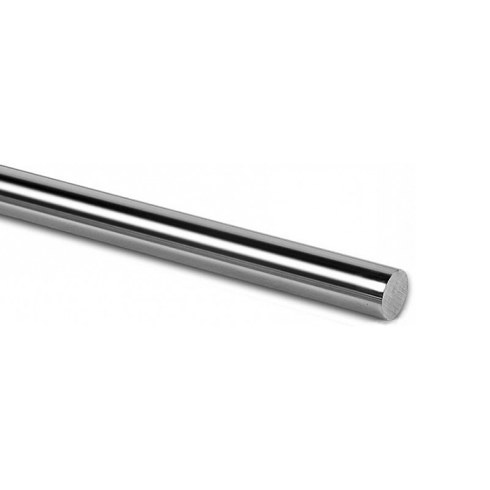

Вал прецизионный ISKRA W40

Вал прецизионный серии W40-ISKRA бренда ISKRA - это цилиндрическая направляющая качения из стали Gcr15 для систем линейного перемещения высокой точности в станкостроении и узлах промышленного оборудования.

Изделие предназначено для работы в качестве опорной поверхности для линейных подшипников (шариковых втулок) и кареток. Высокая жесткость и точность геометрии вала обеспечивают плавность хода и минимальный коэффициент трения в механизмах ЧПУ-станков, 3D-принтеров и лабораторных установок. Конструкция рассчитана на высокие требования к износостойкости при интенсивной эксплуатации.

Применение подшипниковой стали с индукционной закалкой на глубину не менее 1,5 мм гарантирует сохранение поверхностной твердости HRC58-60 при необходимой вязкости сердцевины, что предотвращает деформацию беговой дорожки под нагрузкой. Прямолинейность 0.2 мм на 1000 мм длины позволяет сохранять точность позиционирования на протяженных участках. Поскольку изделие поставляется без дополнительного антикоррозийного покрытия, эксплуатация требует соблюдения регламента смазки для защиты от окисления.

• Диаметр вала - Ø40 мм
• Материал - Подшипниковая сталь Gcr15
• Твердость поверхности - HRC58-60
• Глубина закалки SHD min - 1,5 мм
• Прямолинейность - 0.2 мм/1000мм
• Вес - 0.099 кг/см

Типоразмер соответствует стандартной сетке линейных компонентов, что обеспечивает полную совместимость с подшипниковыми узлами и опорами соответствующего диаметра. Монтаж рекомендуется производить на специализированные алюминиевые или стальные опоры (торцевые типа SK или продольные SHF) для исключения прогиба под весом каретки. Шаг кратности реза 50 мм упрощает адаптацию длины направляющей под габариты станины без потери эксплуатационных свойств торцевых зон.
