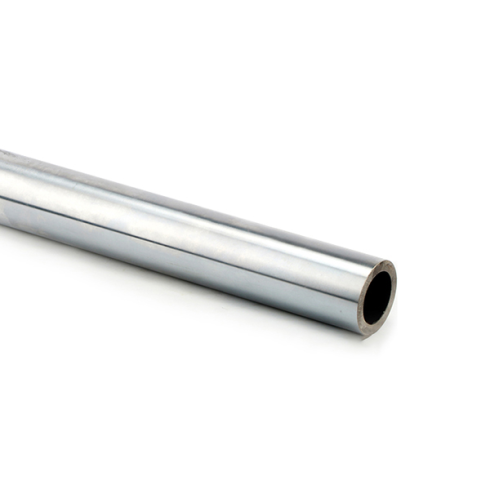

Вал полый хромированный ISKRA WVH25

Полый хромированный прецизионный вал серии WVH бренда ISKRA - это направляющий элемент систем линейного перемещения для механизмов с требованиями к минимизации инерционных масс.

Базовая конструкция с наружным диаметром Ø25 мм и внутренним каналом Ø15.6 мм сохраняет высокие показатели жесткости на кручение и изгиб, характерные для сплошных направляющих, при существенном снижении веса до 0.024 кг/см. Сквозное отверстие предоставляет дополнительную возможность для компактной трассировки электрических проводов, пневматических магистралей или организации контура охлаждения непосредственно внутри кинематической схемы.

Основным материалом выступает подшипниковая сталь Gcr15, прошедшая поверхностную закалку до уровня твердости HRC58~62. Данные характеристики обеспечивают стойкость к контактным напряжениям при циклических нагрузках в связке с шариковыми втулками. Наличие хромового покрытия минимизирует риск развития коррозии при эксплуатации в условиях промышленной среды и формирует гладкий износостойкий слой, снижающий трение качения.

• Диаметр вала: Ø25 мм
• Внутренний диаметр: Ø15.6 мм
• Материал: хромированная подшипниковая сталь Gcr15
• Твердость: HRC58~62
• Вес: 0.024 кг/см
• Шаг для кратности: 50

Монтаж направляющей осуществляется в стандартные концевые или фланцевые держатели с посадочным размером 25 мм. Обработка и резка вала в размер производятся с учетом заложенного производителем шага для кратности 50. Для достижения номинального ресурса узла требуется соблюдение строгой соосности установки опорных элементов и предотвращение перекосов направляющей оси.
