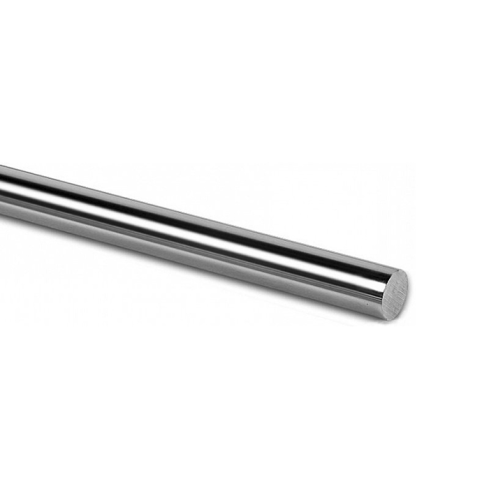

Вал прецизионный ISKRA W20

Вал прецизионный ISKRA W20 - это цилиндрическая направляющая серии W для систем линейного перемещения, предназначенная для работы в паре с шариковыми втулками и каретками в узлах точного позиционирования промышленного оборудования.

Изделие выполнено из высококачественной подшипниковой стали Gcr15, что обеспечивает высокую усталостную прочность и жесткость под нагрузкой. Основное назначение вала заключается в создании прецизионных опорных поверхностей в станках с ЧПУ, упаковочных линиях, манипуляторах и медицинском оборудовании, где требуется минимальный коэффициент трения и высокая повторяемость хода исполнительных механизмов.

Поверхностная индукционная закалка на глубину не менее 0,9 мм с итоговой твердостью HRC58-60 гарантирует длительный ресурс эксплуатации и защиту от преждевременного износа при постоянном воздействии тел качения подшипников. Прямолинейность в пределах 0,2 мм на 1000 мм длины исключает возникновение паразитных вибраций и заклинивание подвижных узлов при высоких скоростях перемещения. Материал сохраняет стабильность свойств в широком температурном диапазоне, однако из-за отсутствия антикоррозийного покрытия требует регулярного обслуживания с применением консистентных смазок.

• Диаметр вала - Ø20 мм
• Материал - подшипниковая сталь Gcr15
• Твердость поверхности - HRC58-60
• Глубина закалки SHD - от 0,9 мм
• Прямолинейность - 0,2 мм / 1000 мм
• Вес погонный - 0,025 кг/см

Установка вала Ø20 мм осуществляется с использованием стандартных концевых опор или путем фиксации в пазах станины. Конструктивное исполнение соответствует размерной сетке серии W, что обеспечивает совместимость с типовыми компонентами линейных систем. При проектировании следует учитывать вес 0,025 кг/см для расчета динамических характеристик привода, а кратность нарезки с шагом 50 мм облегчает интеграцию направляющей в модульные конструкции без необходимости сложной механической доработки торцевых частей.
