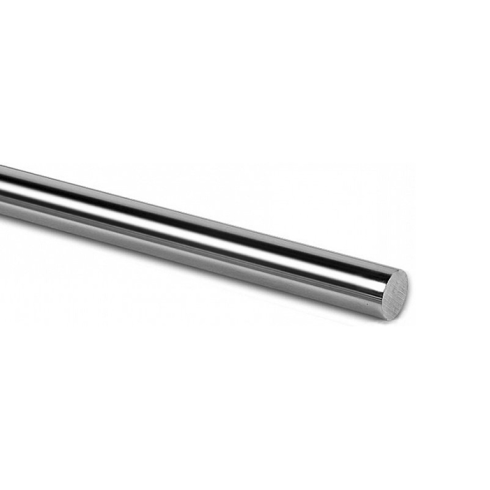

Вал прецизионный ISKRA W6

Прецизионный вал серии W ISKRA - это цилиндрическая направляющая для систем линейного перемещения промышленного оборудования и механизмов точного позиционирования.

Данный элемент формирует ось движения для кареток и линейных шарикоподшипников. Допуск прямолинейности на уровне 0.3 мм/1000 мм обеспечивает стабильный ход исполнительных механизмов без заеданий на всей длине рабочего перемещения.

Основой конструкции выступает подшипниковая сталь Gcr15, рассчитанная на высокие циклические нагрузки. Поверхность детали проходит термическую обработку: глубина индукционной закалки составляет минимум 0,4 мм, что формирует твердость внешнего слоя HRC58-60. Это защищает направляющую от локальной выработки шариками подшипников, при этом вязкая сердцевина компенсирует изгибающие напряжения. Исполнение без дополнительного коррозионно-стойкого покрытия требует применения консистентных смазок при эксплуатации в нормальных условиях окружающей среды.

• Диаметр вала: Ø6 мм
• Материал: Подшипниковая сталь Gcr15
• Твердость: HRC58-60
• Глубина индукционной закалки: 0,4 мм
• Прямолинейность: 0.3 мм/1000 мм
• Шаг для кратности: 50
• Вес: 0.002 кг/см

Установка вала выполняется в стандартные концевые опоры с фиксацией. Изделие имеет погонную массу 0.002 кг/см, а раскрой осуществляется с шагом кратности 50. При монтаже секций необходимо строго контролировать соосность опорных точек для исключения перекосов и радиального заклинивания подвижных элементов системы.
