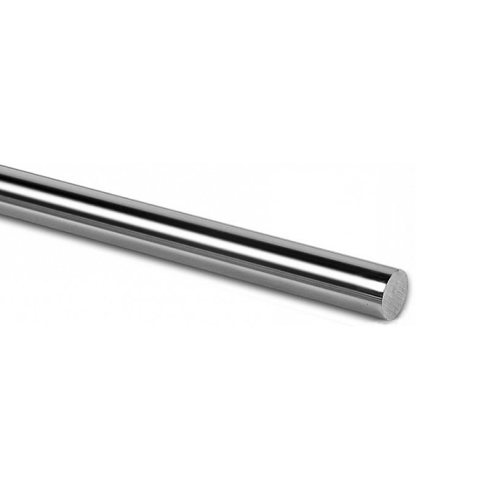

Вал прецизионный ISKRA W15

Вал прецизионный ISKRA W15 - это направляющий элемент линейного перемещения из подшипниковой стали Gcr15 для систем высокоточного позиционирования и нагруженных узлов промышленного оборудования.

Прецизионный вал серии W спроектирован как жесткая направляющая качения для сопряжения с линейными подшипниками и шариковыми втулками. Использование высокоуглеродистой хромистой стали Gcr15 в сочетании с прецизионной шлифовкой поверхности обеспечивает стабильность геометрических параметров и низкое сопротивление перемещению кареток в станках ЧПУ, упаковочных линиях и лабораторных установках.

Поверхностная твердость HRC58-60 достигается методом индукционной закалки на глубину не менее 0,6 мм, что критично для предотвращения выкрашивания и деформации металла под воздействием тел качения линейной опоры. Точность исполнения диаметра 15 мм в диапазоне 0/-25 мкм позволяет минимизировать люфт в паре «вал-подшипник». Стойкость материала к износу гарантирует высокий ресурс циклов при условии соблюдения регламента смазки поверхности.

• Материал - подшипниковая сталь Gcr15
• Диаметр вала - Ø15 мм
• Твердость поверхности - HRC58-60
• Глубина закалки SHD - от 0,6 мм
• Точность (допуск) - 0/-25 мкм
• Прямолинейность - 0,2 мм/1000 мм
• Вес - 0,014 кг/см

Прямолинейность 0,2 мм на 1000 мм исключает биения и снижает погрешность позиционирования на длинных дистанциях. При монтаже в опоры типа SK или SHF следует обеспечивать соосность для исключения радиальных деформаций. Механическая обработка торцов или создание посадочных мест под стопорные кольца требует применения инструмента для закаленных сталей, так как твердый поверхностный слой препятствует стандартному сверлению.
