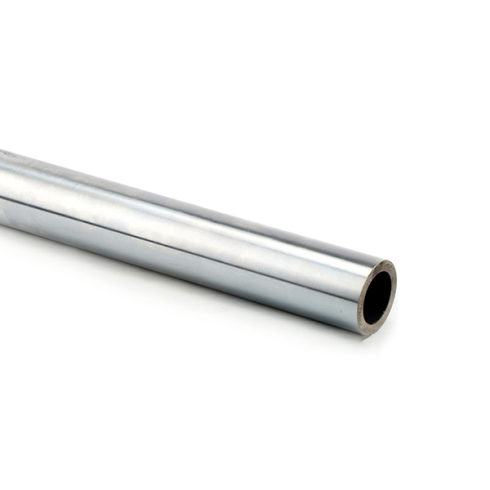

Вал полый хромированный ISKRA WVH50

Вал полый хромированный WVH50 ISKRA - это прецизионный направляющий элемент для систем линейного перемещения с жесткими требованиями к твердости контактной поверхности и сниженному весу конструкции.

Наружный диаметр 50 мм в сочетании с внутренним каналом 29.7 мм обеспечивает высокую изгибную жесткость при существенном снижении массы. Полая цилиндрическая конструкция востребована в портальных координатных станках, где критична минимизация инерционных нагрузок подвижных кареток или требуется скрытая прокладка кабельных линий.

Основой вала служит подшипниковая сталь Gcr15. Рабочая поверхность имеет твердость HRC58~62, что гарантирует длительный эксплуатационный ресурс при постоянном контакте с шариковыми втулками. Внешнее хромированное покрытие защищает сталь от окисления и снижает коэффициент трения. Удельный вес 0.099 кг/см позволяет точно рассчитывать консольные нагрузки в кинематической схеме.

• Диаметр вала: Ø50 мм
• Внутренний диаметр: Ø29.7 мм
• Материал: хромированная подшипниковая сталь Gcr15
• Твердость: HRC58~62
• Покрытие: хром
• Удельный вес: 0.099 кг/см

Монтаж вала осуществляется в концевые фланцевые опоры или на опорные шины с учетом допускаемых радиальных нагрузок. При сборке многоосевых модулей необходимо контролировать соосность направляющих для исключения подклинивания кареток. Гладкая хромированная поверхность требует обязательного применения грязесъемников в запыленной среде для предотвращения абразивного износа.
