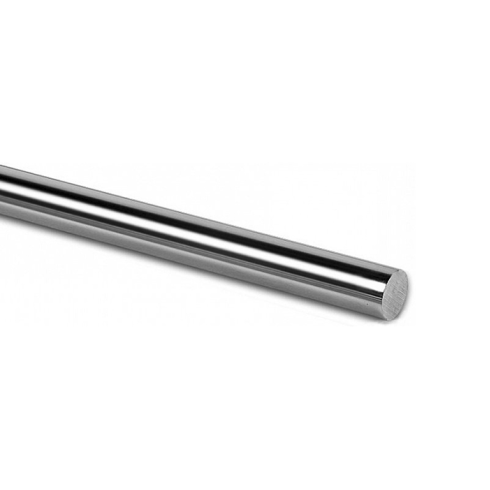

Вал прецизионный ISKRA W70

Вал прецизионный серии W70-ISKRA бренда ISKRA - это высокоточный направляющий элемент систем линейного перемещения, предназначенный для использования в качестве опорных осей для линейных подшипников качения в узлах промышленного оборудования и станкостроения.

Изделие выполнено из высокоуглеродистой подшипниковой стали Gcr15, обладающей высокой контактной прочностью и износостойкостью. Основное назначение вала заключается в обеспечении жесткой и стабильной дорожки качения для шариковых втулок, где требуются минимальный коэффициент трения и высокая точность позиционирования. Прецизионная шлифовка поверхности минимизирует паразитные вибрации при движении кареток на высоких скоростях.

Технические параметры эксплуатации определяются поверхностной индукционной закалкой на глубину не менее 2,2 мм, что создает твердый рабочий слой HRC 58-60 при сохранении вязкой сердцевины. Такая структура позволяет валу эффективно сопротивляться деформациям под точечной нагрузкой от тел качения и выдерживать динамические воздействия. Прямолинейность в пределах 0,1 мм на 1000 мм гарантирует плавность хода без заеданий. Стальная поверхность требует регулярного обслуживания и нанесения смазочных материалов для предотвращения коррозии и снижения износа сопрягаемых компонентов.

• Диаметр вала: 70 мм
• Материал: Подшипниковая сталь Gcr15
• Твердость поверхности: HRC 58-60
• Глубина закалки SHD min: 2,2 мм
• Прямолинейность: 0,1 мм/1000 мм
• Вес: 0,302 кг/см

Монтаж вала Ø70 мм осуществляется на концевые опоры или на сплошную алюминиевую подложку в зависимости от длины рабочего хода и допустимого прогиба. При установке необходимо обеспечить строгую параллельность направляющих и соосность с приводом, так как перекосы значительно сокращают ресурс линейных подшипников. Шаг для кратности нарезки 50 мм позволяет подготовить направляющие требуемой длины согласно конструкторской документации.
