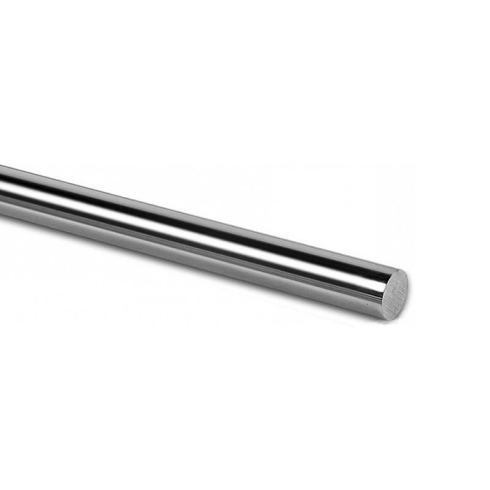

Вал прецизионный ISKRA W25

Вал прецизионный серии W бренда ISKRA - это цилиндрическая направляющая из стали Gcr15 для прецизионного линейного перемещения в системах с высокими требованиями к твердости поверхности.

Техническое ядро изделия основано на применении подшипниковой стали Gcr15 с индукционной закалкой наружного слоя до уровня HRC58-60. Такая твердость является критическим ограничителем, позволяющим использовать вал в паре с шариковыми втулками (линейными подшипниками) без риска деформации поверхности под нагрузкой от стальных тел качения. Глубина упрочнения SHD составляет не менее 0,9 мм, что гарантирует сохранение структурной целостности при интенсивной эксплуатации, в то время как более мягкая сердцевина эффективно гасит вибрации и препятствует разрушению при ударных нагрузках.

Рабочие характеристики вала Ø25 мм включают высокую прямолинейность в пределах 0,2 мм на 1000 мм длины, что минимизирует паразитные зазоры в системе и обеспечивает плавный ход каретки на высоких скоростях. Поверхность вала подвергается прецизионной шлифовке для достижения минимальной шероховатости, что снижает трение и уровень шума. В процессе эксплуатации требуется соблюдение регламента смазки: подшипниковая сталь нуждается в защите от коррозии, особенно при работе во влажных средах или при перепадах температур, провоцирующих образование конденсата.

• Диаметр вала - 25 мм
• Материал - Подшипниковая сталь Gcr15
• Твердость поверхности - HRC58-60
• Глубина индукционной закалки - 0,9 мм
• Прямолинейность - 0,2 мм/1000мм
• Вес погонный - 0,039 кг/см

Монтажная совместимость соответствует стандартам серии W, что позволяет интегрировать вал в типовые алюминиевые опоры SHF/SK или устанавливать на сплошные опоры-рельсы. При необходимости механической обработки торцов (проточка под резьбу или посадку) следует учитывать твердость закаленного слоя, требующую применения твердосплавного режущего инструмента. Вес 0,039 кг на сантиметр длины позволяет точно рассчитывать инерционные характеристики и нагрузочные лимиты несущих конструкций промышленного оборудования.
