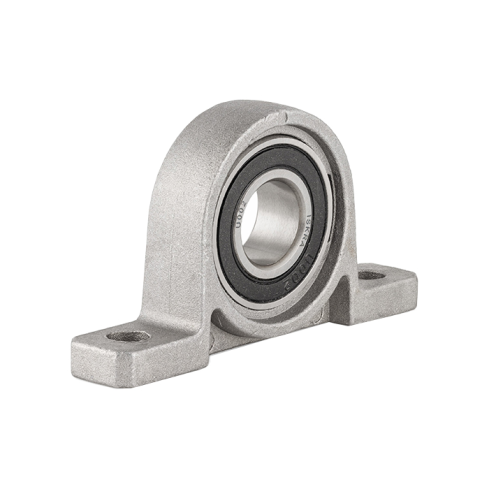

Подшипниковый узел ISKRA UP000ER

Подшипниковый узел серии UP000ER бренда ISKRA - это стационарный малогабаритный опорный элемент для фиксации и обеспечения вращения валов диаметром 10 мм в легких приводах и системах промышленной автоматики. Конструкция объединяет в себе легкий корпус LP000 и радиальный шариковый подшипник U000, что позволяет интегрировать узел в механизмы с дефицитом монтажного пространства.

Корпус из алюминиевого сплава обеспечивает высокую коррозионную стойкость и минимальную массу изделия (всего 0,07 кг), что востребовано в робототехнике, точном приборостроении и легких конвейерных линиях. Техническое ядро узла рассчитано на восприятие динамической нагрузки до 4322 Н и статической до 1852 Н. Подшипник поставляется с заводской закладкой пластичной смазки и снабжен защитными уплотнениями, предотвращающими попадание внешних абразивных частиц и пыли в зону качения.

• Внутренний диаметр: 10 мм
• Материал корпуса: Алюминий
• Тип посадки на вал: Стопорными винтами
• Динамическая нагрузка: 4322 Н
• Статическая нагрузка: 1852 Н
• Межосевое расстояние e: 53 мм
• Крепежный винт: M6

Монтаж выполняется на жесткое плоское основание с фиксацией через два отверстия Ø7 мм под винты M6. Крепление вала осуществляется при помощи двух стопорных винтов, расположенных на внутреннем кольце подшипника, что гарантирует надежное сцепление без необходимости нарезания шпоночных пазов. При сборке следует обеспечивать соосность опорных точек во избежание возникновения избыточных радиальных напряжений, снижающих ресурс качения подшипниковой вставки U000.
