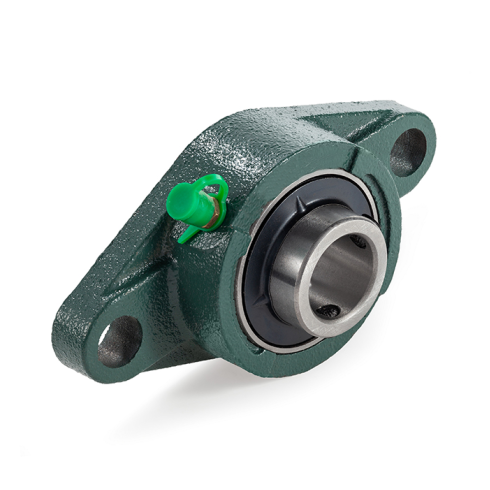

Подшипниковый узел ISKRA UCFL208

Name: Подшипниковый узел ISKRA UCFL208
Brand: ISKRA
SKU: UCFL208-ISKRA
Price: 1029.00 RUB
Availability: InStock
Rating: 5 (0 reviews)

Артикул: UCFL208-ISKRA

1 029 ₽

Цена с НДС 22%

штука x 1 029 ₽

Родина бренда

Россия

Производитель

ISKRA

Артикул

UCFL208-ISKRA

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Диаметр отверстия S

Межосевое расстояние e

Подшипник

Размер G

Размер l

Размер N

Ширина A

Ширина G

Ширина i

Ширина l

Ширина T

Ширина z

Тип

Корпус

Крепежный винт

Динамическая нагрузка

Статическая нагрузка

Ширина b

Внутренний диаметр

Вес

Маркировка по ISO

Основной

ISKRA

UCFL208-ISKRA

1 029 ₽

0 шт

1 шт

16 мм

144 мм

UC208

14 мм

36 мм

19 мм

175 мм

14 мм

21 мм

36 мм

55,5 мм

51,2 мм

Фланцевый

FL208

M14

27645 Н

16910 Н

100 мм

40 мм

1.44 кг

UCFL208

Аналог

TECHNIX

UCFL208TECHNIX

↑ 1 464 ₽

33 шт

1 шт

M14

1,34 кг

UCFL208

Аналог

ISB

751687798

↑ 1 474 ₽

7 шт

1 шт

27,7 кН

17 кН

40 мм

1,46 кг

UCFL208

Описание и характеристики

Фланцевый подшипниковый узел серии UCFL208 ISKRA - это готовый к монтажу опорный модуль для фиксации вращающихся валов диаметром 40 мм в промышленных механизмах. Конструкция включает в себя корпус FL208 ромбической формы и корпусной радиальный шарикоподшипник UC208 со сферическим наружным кольцом. Подобная компоновка автоматически компенсирует начальные перекосы вала при сборке и обеспечивает стабильное вращение под воздействием радиальных и осевых усилий: динамическая грузоподъемность достигает 27645 Н, а статическая несущая способность - 16910 Н.

Модуль рассчитан на длительную эксплуатацию в составе конвейерных систем и приводов специализированного оборудования. Встроенный подшипник оснащен уплотнительными элементами, которые защищают дорожки качения от попадания производственной пыли и влаги, а также предотвращают утечку смазочного материала. Рабочий ресурс, допустимые скорости вращения и температурный диапазон эксплуатации соответствуют типовым кинематическим показателям для узлов, имеющих маркировку по стандарту ISO.

Внутренний диаметр: 40 мм
Динамическая нагрузка: 27645 Н
Статическая нагрузка: 16910 Н
Межосевое расстояние e: 144 мм
Габаритная ширина A: 175 мм
Крепежный винт: M14
Маркировка по ISO: UCFL208
Вес: 1.44 кг

Фланцевое исполнение предполагает торцевой монтаж на вертикальные или горизонтальные несущие плиты. Для фиксации корпуса предусмотрены два сквозных монтажных отверстия с межосевым расстоянием 144 мм под крепежный винт М14. При проектировании посадочных мест необходимо учитывать габаритную ширину узла A, равную 175 мм, и общую массу изделия 1.44 кг для корректного расчета весовых нагрузок на опорную металлоконструкцию.

Основные характеристики

Производитель

ISKRA

Артикул

UCFL208-ISKRA

Внутренний стандарт

IDO28456

Технические характеристики

Диаметр отверстия S

16 мм

Межосевое расстояние e

144 мм

Подшипник

UC208

Размер G

14 мм

Размер l

36 мм

Размер N

19 мм

Ширина A

175 мм

Ширина G

14 мм

Ширина i

21 мм

Ширина l

36 мм

Ширина T

55,5 мм

Ширина z

51,2 мм

Тип

Фланцевый

Корпус

FL208

Крепежный винт

M14

Динамическая нагрузка

27645 Н

Статическая нагрузка

16910 Н

Массо-габаритные и монтажные характеристики

Ширина b

100 мм

Внутренний диаметр

40 мм

Вес

1.44 кг

Стандарты

Маркировка по ISO

UCFL208

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
