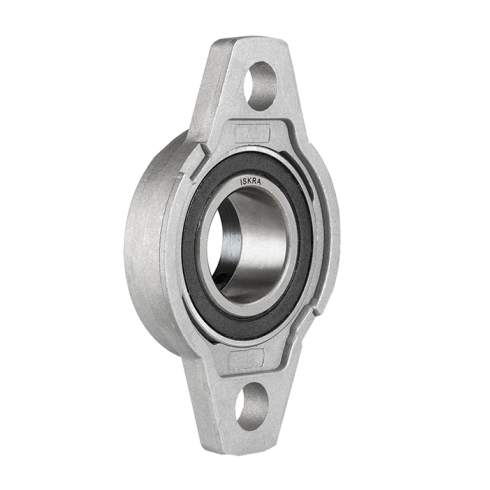

Подшипниковый узел ISKRA UFL001

Подшипниковый узел ISKRA UFL001-ISKRA - это компактная фланцевая опора качения в сборе для фиксации вращающихся валов и осей в узлах промышленного оборудования с ограниченным монтажным пространством.

Конструкция объединяет радиальный шариковый подшипник U001 и легкий литой корпус FL001, что обеспечивает компенсацию начального перекоса вала за счет сферической наружной поверхности наружного кольца. Узел рассчитан на восприятие комбинированных нагрузок при динамическом пределе 4845 Н и статической нагрузке до 2280 Н. Малый вес изделия (0.076 кг) позволяет использовать его в прецизионных механизмах, приборостроении и легких конвейерных линиях, где критична минимизация габаритов и инерционности системы.

• Внутренний диаметр: 12 мм
• Тип корпуса: Фланцевый (2 отверстия)
• Динамическая нагрузка: 4845 Н
• Статическая нагрузка: 2280 Н
• Межосевое расстояние: 48 мм
• Крепежный винт: М6
• Диаметр монтажного отверстия: 7 мм
• Маркировка по ISO: UFL001

Монтаж узла осуществляется на плоскость, перпендикулярную оси вала, с помощью двух винтов или болтов М6 через отверстия диаметром 7 мм с межосевым расстоянием 48 мм. Фиксация вала во внутреннем кольце подшипника производится стопорными винтами, что гарантирует надежную передачу крутящего момента и предотвращает осевое смещение. При сборке необходимо обеспечить чистоту посадочной поверхности и соблюдать равномерность затяжки крепежа для исключения деформации корпуса и перекоса подшипникового узла.
