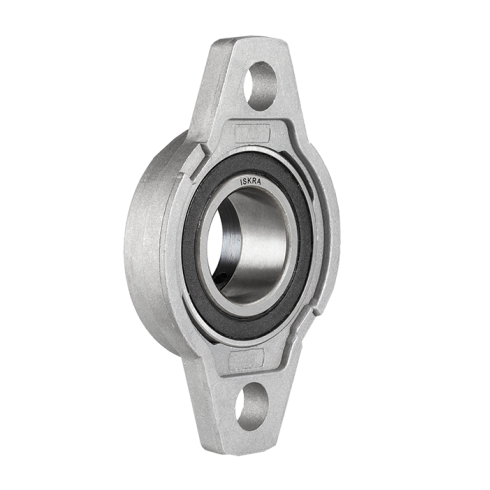

Подшипниковый узел ISKRA UFL006

Подшипниковый узел UFL006 ISKRA - это фланцевый двухболтовый опорный элемент для фиксации и обеспечения вращения валов диаметром 30 мм в механизмах промышленной автоматизации и передаточных узлах оборудования.

Корпусной узел объединяет в себе радиальный шариковый подшипник U006 и литой фланец FL006, формируя готовую опору для валов с посадочным размером 30 мм. Конструкция рассчитана на эксплуатацию в условиях комбинированных нагрузок, где предел динамической грузоподъемности составляет 12540 Н, а статическая нагрузка не должна превышать 7837 Н. Фланцевое исполнение позволяет монтировать узел на поверхности, расположенные перпендикулярно оси вращения, что востребовано в конвейерных системах, вентиляционных установках и приводах.

Технические характеристики соответствуют международному стандарту ISO UFL006, что гарантирует взаимозаменяемость с узлами аналогичной серии. Сферическая поверхность наружного кольца подшипника в сочетании с геометрией корпуса обеспечивает эффект самоцентрирования, нивелируя незначительные перекосы вала при монтаже. Масса изделия 0.354 кг и общая ширина корпуса 112 мм позволяют интегрировать узел в компактные промышленные линии без существенного утяжеления конструкции.

• Внутренний диаметр: 30 мм
• Динамическая нагрузка: 12540 Н
• Статическая нагрузка: 7837 Н
• Межосевое расстояние e: 85 мм
• Ширина корпуса A: 112 мм
• Тип корпуса: FL006
• Крепежный винт: М10
• Вес: 0.354 кг

Монтаж производится через два отверстия на фланце с межосевым расстоянием 85 мм; для крепления применяются винты типоразмера М10. Фиксация вала во внутренней обойме подшипника U006 осуществляется стопорными винтами, обеспечивающими стабильность положения при вибрациях. При сборке необходимо контролировать соосность и чистоту посадочного места для сохранения заложенного ресурса и предотвращения преждевременного износа тел качения.
