Подшипниковый узел ISKRA UFL006ER

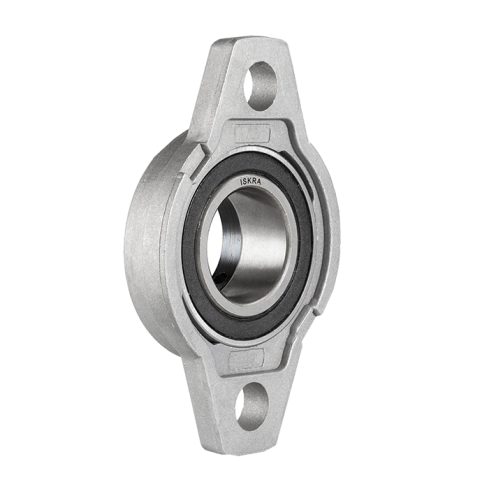

Подшипниковый узел ISKRA UFL006ER - это фланцевый корпусной элемент в алюминиевом исполнении, предназначенный для фиксации вращающихся валов Ø30 мм в условиях ограниченного пространства и требований к снижению массы конструкции. Узел объединяет в себе однорядный радиальный шариковый подшипник U006 и облегченный литой корпус FL006, что делает его оптимальным решением для конвейерных систем, упаковочного оборудования и легкого машиностроения.

Ключевой особенностью серии является использование алюминиевого сплава для корпуса, что обеспечивает высокую коррозионную стойкость в сравнении с чугунными аналогами и эффективный теплоотвод от зоны трения. Технические параметры допускают работу при динамической нагрузке до 12540 Н и статической до 7837 Н. Сферическая наружная поверхность кольца подшипника позволяет компенсировать начальный перекос вала при установке, снижая риск преждевременного износа тел качения. Ресурс узла напрямую зависит от чистоты рабочей среды и отсутствия абразивных включений, способных повредить уплотнения.

• Внутренний диаметр d: 30 мм
• Материал корпуса: Алюминий
• Динамическая нагрузка: 12540 Н
• Статическая нагрузка: 7837 Н
• Межосевое расстояние e: 85 мм
• Тип фиксации на валу: Стопорные винты
• Вес изделия: 0,3 кг

Монтаж узла производится на вертикальную или горизонтальную плоскость, перпендикулярную оси вала. Крепление корпуса осуществляется через два отверстия Ø13 мм под винты M10; межосевое расстояние составляет 85 мм. Фиксация вала внутри внутреннего кольца подшипника обеспечивается затяжкой стопорных винтов, что исключает необходимость в использовании закрепительных втулок. При сборке необходимо обеспечить соосность опор для предотвращения возникновения избыточных осевых напряжений в алюминиевом корпусе.
