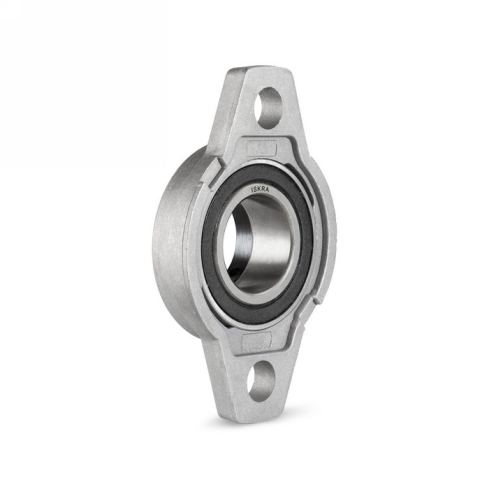

Подшипниковый узел ISKRA UFL002

Фланцевый подшипниковый узел ISKRA серии UFL002 - это готовый к установке компактный опорный элемент для фиксации вращающихся валов в механизмах промышленной автоматики.

Конструкция объединяет малогабаритный корпус FL002 и радиальный подшипник U002 с посадочным внутренним диаметром Ø15 мм. Узел предназначен для восприятия радиальных нагрузок в легких конвейерных системах, приводах и исполнительных механизмах, где критически важен торцевой монтаж в условиях ограниченного пространства.

Эксплуатационные пределы компонента жестко ограничены его паспортной несущей способностью: базовая динамическая нагрузка достигает 5320 Н, а статическая - 2707 Н. При собственной массе в 0.1 кг узел обеспечивает стабильное вращение оси, а конструктивное исполнение по стандарту ISO UFL002 предполагает компенсацию начальных перекосов вала за счет сферической посадки наружной обоймы подшипника.

• Тип исполнения: Фланцевый
• Маркировка по ISO: UFL002
• Внутренний диаметр: 15 мм
• Базовая динамическая нагрузка: 5320 Н
• Базовая статическая нагрузка: 2707 Н
• Межосевое расстояние e: 53 мм
• Крепежный винт: М6
• Вес: 0.1 кг

Монтаж узла осуществляется на плоскую несущую поверхность перпендикулярно оси вращения. Фланец корпуса имеет два крепежных отверстия S диаметром 7 мм, рассчитанных под винты М6, с межосевым расстоянием 53 мм. Габаритная ширина узла A составляет 67 мм, что требует точного учета при компоновке оборудования.
